相關技術協議要求如下：

3.1.1 隧道智能照明系統控制器

電源電壓：24V；

輸出控制電壓：2×DC 0～10V，其中0V對應最大功率，10V對應最小功率，中間呈反向線性關系；

模擬信號輸入接口： 2路4～20mA信號接口；

輸出控制級數：100級；

輸出控制電流：2×200mA；

洞外亮度檢測范圍：0～20000lux

通訊：RS-485接口；

工作環境溫度：-10～55℃；

3.1.2 數顯手動/自動轉換器（觸控屏）

（1）具有手動控制電壓調節功能，可調節入口段加強照明亮度，調節范圍在DC0-10V之間。

（2）應具有手動調光信號和自動調光信號的切換能力，可通過切換開關使輸出信號在手動信號和自動信號之間任意切換。

（3）現場控制面板應能對入口段加強照明燈具進行連續調光，其調光的亮度等級不應小于100級。





3.1.4 上位機監控管理軟件

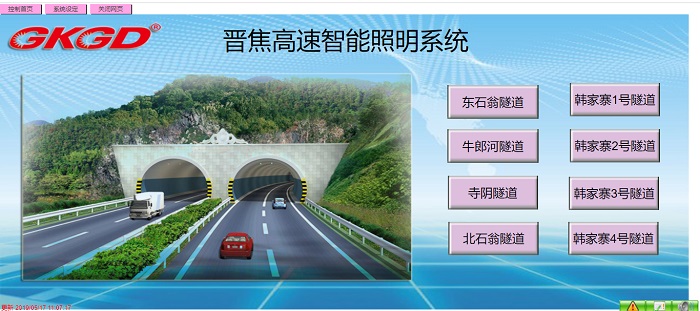

隧道照明監控軟件應能實現對本標段所有隧道的實時監控與管理，具體內容包括：不同隧道界面切換，各隧道當前工作狀況顯示、故障報警指示、操作提示信息，以及串口配置、授時、入口段加強照明參數讀取與設置、洞內外亮度變化曲線顯示，調光特性曲線顯示，工作記錄查詢、日志查詢、故障處理、解除故障和退出等功能。

3.1.5 檢測驗收

驗收檢查應由業主單位電氣工程師和監理單位電氣工程師和設計單位電氣工程師同時在場對所列檢查內容共同逐項檢查。檢測驗證需逐項進行，并做記錄，由業主方、監理方和設計方簽字。

（1）系統外觀功能檢查

控制器應具有與之一體的操作按鍵、顯示器，如缺少任何一項或者采用外接方式，則均判不合格。調光控制柜內應設有數顯手動/自動轉換器，并能對洞內入口段加強照明進行連續地調光。

（2）控制器獨立工作性能檢查

將控制器與電腦的通訊線路斷開，觀察控制器上的加強照明輸出電壓是否隨洞外亮度和交通量變化？如輸出電壓顯示不變或無顯示或者本身不能顯示輸出控制電壓信號，則均為不合格。

（3）控制器輸入、輸出接口規范性檢查

控制器應具有4-20mA模擬量輸入端口和兩路DC0-10V模擬量輸出端口，缺少任何一個模擬量端口或者采用外接模塊端口，則均判不合格。模擬量輸出端口的0V對應燈具的最大功率，10V對應燈具的最小功率，可通過設置基本照明中不同的輸出功率百分比，觀察控制器顯示的基本照明輸出電壓值應與輸出功率百分比是否呈反向線性關系；如不能顯示輸出電壓或不呈反向線性，則均不合格。

（4） 實時時鐘檢查

將控制器與電腦間的通訊線斷開，關閉控制器電源3分鐘后再恢復供電，控制器應能正確顯示系統時鐘，恢復后應能正確顯示系統時鐘，如不能正確顯示或偏差2S以上，則判不合格；如控制器無時鐘顯示，亦判不合格。

（5） 檢查加強照明與洞外亮度的相關性

洞外亮度越亮，洞內亮度也應越亮。用物體完全遮擋洞外亮度儀窗口，則洞內入口各段亮度應相應地降至最??；移開遮擋物后，洞內亮度應回升至原有亮度。如亮度不變，或者變化方向相反，或者無此功能，則判不合格。

（7） 上位機軟件功能檢查

a、檢查上位機監控管理軟件主界面是否能夠在各隧道中切換，如無此功能或不能切換，則判不合格；

b、檢查能否設定入口段加強照明參數，包括輸出功率百分比，開關燈起止時間，如無此功能或不能設置，則判不合格；

c、檢查各隧道監控管理界面能否顯示洞內外亮度變化信息，并估算正確與否，如無此功能或不能顯示或與實際差距過大，則判不合格；

d、檢查各隧道監控管理界面的工作記錄，是否能夠調閱歷史數據，如不能調閱或調閱不出來，則判不合格；

e、點擊各隧道監控管理界面上的“故障處理”鍵，隧道內的燈具應能滿功率工作，否則判不合格。

3.2 亮度儀

3.2.1洞外亮度儀：

測量范圍：0～20000lux，光譜靈敏度±3%，環境溫度：-15℃～+50℃，供電：24DC，測量信號：4～20mA輸出，測量角度：20°。

3.2.2洞內亮度儀：

測量范圍：0～20000lux，供電：24DC，測量信號：4～20mA輸出。

亮度儀的防護等級不應低于IP65

3.3.系統調試

本合同段應結合無級調光控制功能要求，完成系統調試。
