1 產品功能概述
485轉DALI雙路模塊 DK2000-DALI0216M是一款具有單燈控制、場景模式控制、定時控制、經緯時控、光照度控制和人體感應控制功能的控制器。其自帶LCD中文顯示界面，免編程，菜單式設置，自帶2路DALI信號控制端口，可下掛最多64+64個燈具；另自帶2路強電控制端口，內置50A大功率磁保持繼電器，可控制燈具電源通斷，讓用戶使用更安全，更放心。支持通過RS485 MODBUS RTU 、TCP/IP等國家標準開放的通訊協議組網，以實現電腦，手機APP的遠程集中管理。
2 產品規格及技術參數
電源/消耗功率： DC 24V / 15VA
環境 / 使用： -25 to 60°C; 10 to 85% RH
儲存環境： -25 to 80 °C; 低于 90% RH
人機界面： 12864LCD屏‘菜單/確認’‘上’‘下’‘左’‘右’按鍵
微處理器： ARM系列單片微機
俱有獨立監控應用軟件，可根據不同控制要求方便上傳不同應用軟件
俱有自我診斷能力，對控制器及燈具的實時監控，并上傳給上位機，實現集中控制
俱有免電池程式記憶裝置(EEPROM) 可儲存所有操作程式 以防止斷電時資料遺失
俱有擴充FLASH，方便系統升級
看門狗裝置 自動復歸
DALI輸出: 2路DALI輸出，64+64個DALI燈具
繼電器輸出: 大功率50A磁保持繼電器
通訊方式： 1xRS-485 1/2 duplex / Modbus RTU Protocol (通訊協議)
通訊速率： 9600~76.8k bps (工廠內設 / 建議 9600 bps)
最大通訊距離： 4000 ft (1.2 km) 為了保證通訊可靠性，建議通訊距離小于600米
通訊訊號輸入： RS485 Modbus RTU
地址設定范圍: 最大到 16, 即一個面板最大可接16臺控制器
信號連接頭： 5PIN端子
外觀尺寸： 198(W)*90(H)*63(D)
安裝方式： 標準DIN35電氣軌道
重 量： 0.65Kg

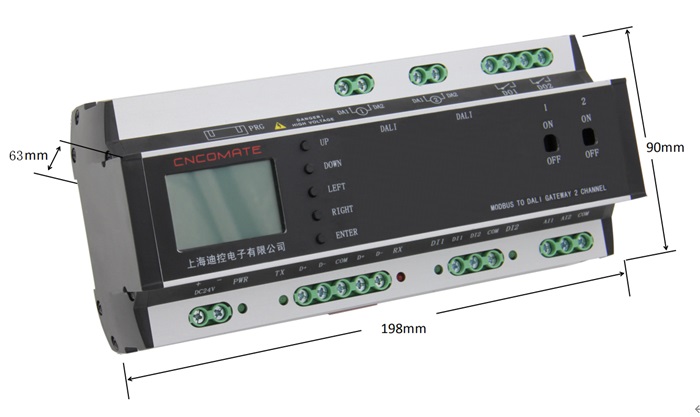

3 產品外殼尺寸與標注
4 按鍵和接線說明

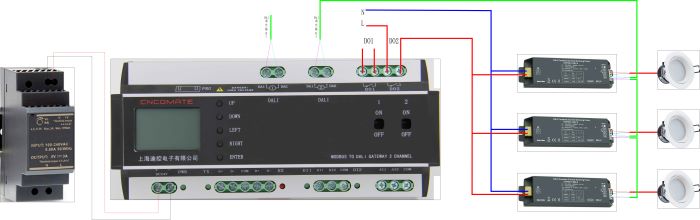

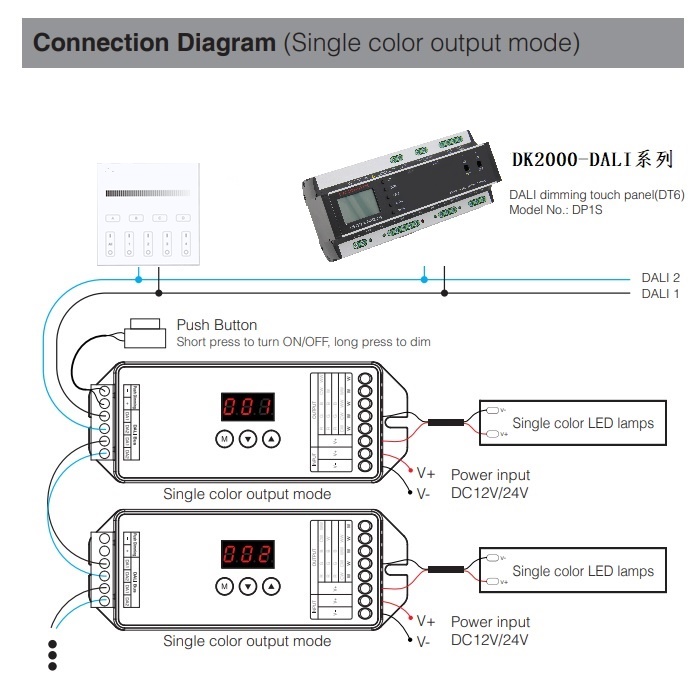

4-1 單色亮度調節接線圖

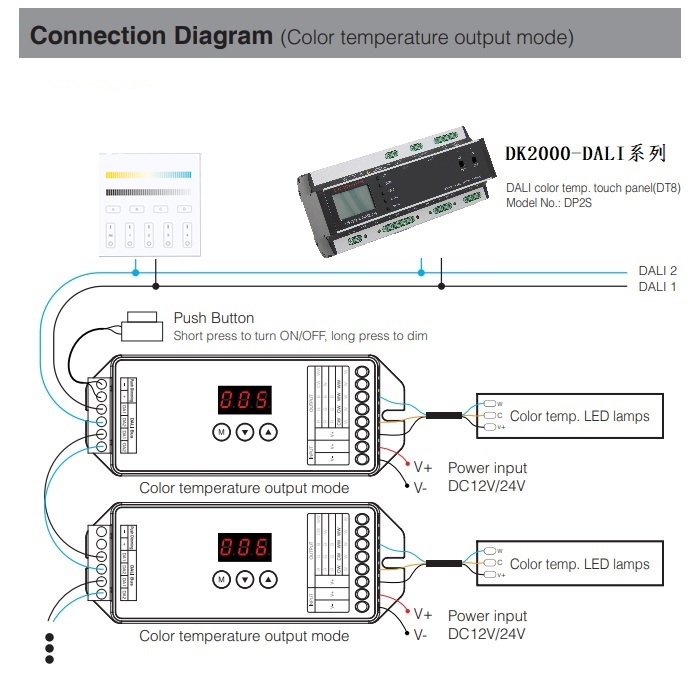

4-2 色溫調節接線圖

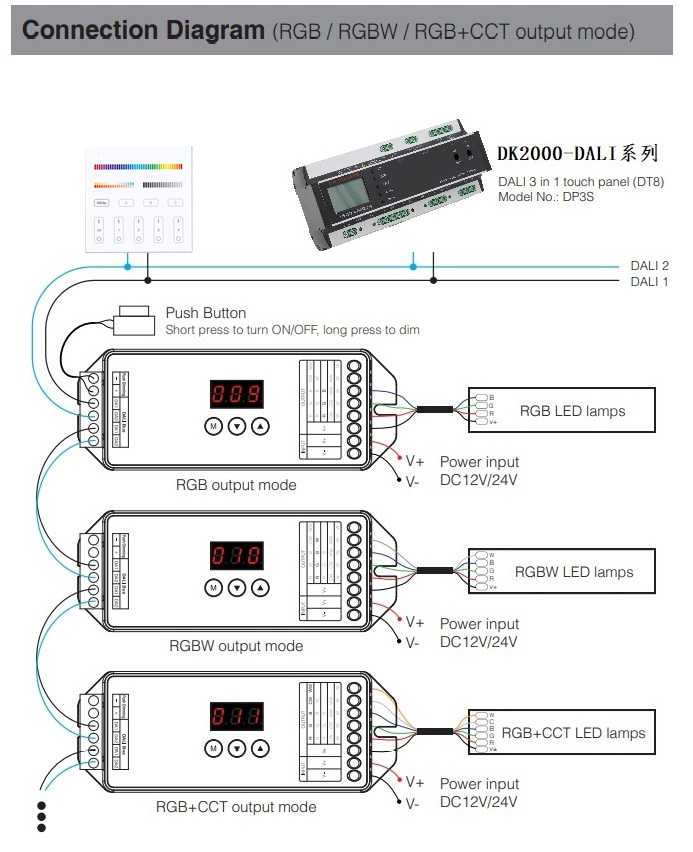

4-3 RGB調顏色接線圖

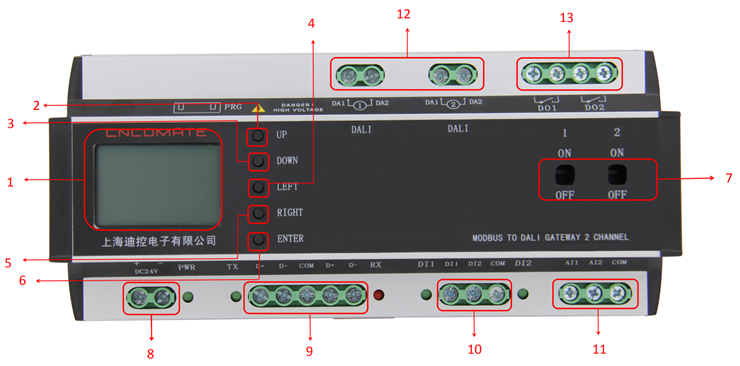

4-4 按鍵說明
|
DK2000-DALI0216M控制器硬件說明 |
|||
|
項目 |
名稱 |
功用 |
備注 |
|
1 |
LCD屏 |
人機界面，顯示與設置相關功能 |
中文菜單界面，免編程 |
|
2 |
按鍵 Up |
調整設置參數數值 / 狀態 |
|
|
3 |
按鍵 Down |
|
|
|
4 |
按鍵 Left |
移動菜單，選擇到所需菜單項 |
|
|
5 |
按鍵 Right |
|
|
|
6 |
按鍵 Enter |
‘確認’按鍵，當某項 菜單或選項 被選中時，將是反顯效果狀態。 |
|
|
7 |
手動強制回路通斷 |
ON-回路強制閉合；OFF-回路強制斷開 |
為安全操作,需借助起子等工具撥動 |
|
8 |
接線端子 24+，24- |
電源DC24V輸入 |
Power電源指示燈，正常工作時指示燈亮 |
|
9 |
接線端子2組通訊 D+,D-,GND |
RS485通訊線。D+接通訊線正；D-接通訊線負,GND接地，一組進線,一組出線. |
Tx，Rx指示燈，通訊正常時，兩個指示燈閃爍 |
|
10 |
接線端子 DI1，DI2，COM |
無源開關量輸入DI1,DI2, COM端為公共端。 |
可接人體感應探測器實現人來燈亮，人走延時燈滅。 |
|
11 |
接線端子 AI1,AI2,AIG |
模擬量信號輸入AI1,AI2，AIG為端為公共端。輸入源可為0-10v,4-20mA,或NTC信號源。 |
可接照度傳感器等模擬量信號實現照度自動控制。 |
|
12 |
接線端子 DA1,DA2 |
兩路DALI信號輸出 |
每路DALI接燈地址不超過64個 |
|
13 |
接線端子 DO1,DO2 |
2回路開關輸出，內置2個50A磁保持繼電器 |
用于物理切斷電源，更安全 |

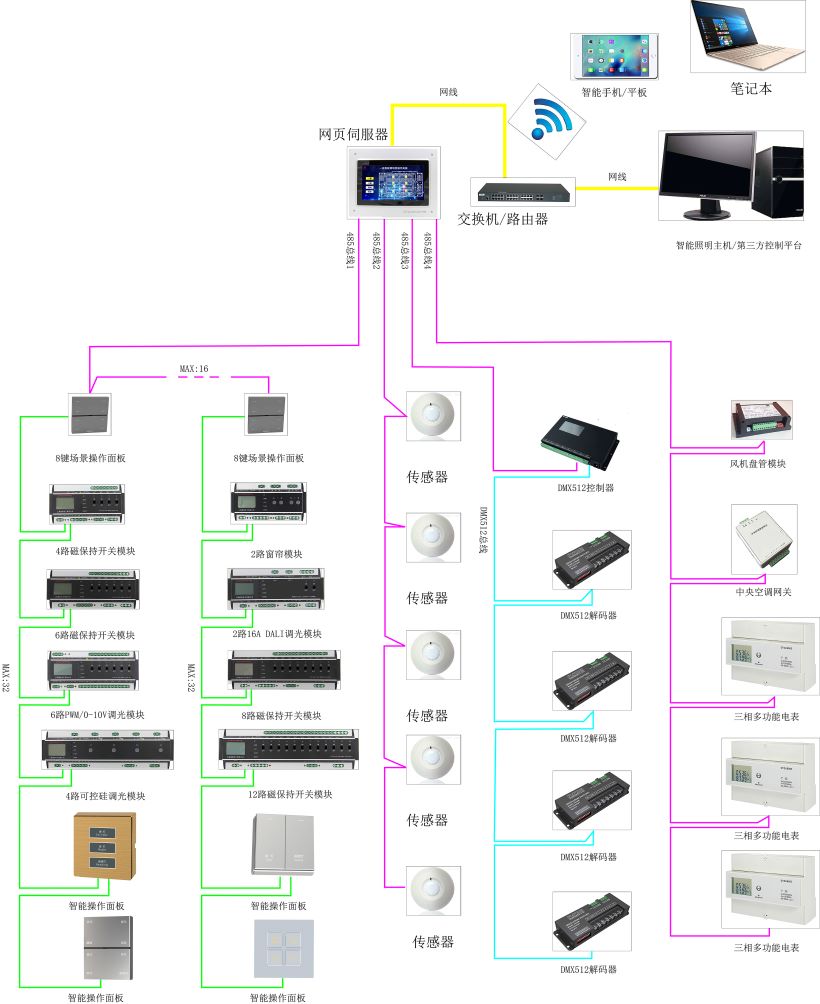

5 系統架構圖
更多詳細介紹及設置使用說明請咨詢公司客戶人員！
