產品特點：

恒壓LED燈帶控制器采用DALI標準協議，支持DT8型。

PWM脈沖調光輸出，亮度調光平滑，兼 容性強。

五種輸出模式，包括亮度、色溫、RGB、RGBW、RGB+CCT。

廣泛應用于酒店照明及家庭照 明控制。

● 支持DALI標準協議IEC62386-102、207、209。

● 支持DT8型。RGBWAF。

● 支持單色、色溫、RGB、RGBW和RGB+CCT輸出模式 。

● 支持?jǐn)?shù)碼管顯示地址和組信息。并且可以通過按 下按鈕快速設置。

● 通過按鈕進行亮度調光和開/關。

● 對數或線性調光曲線可選。

● 具有防反向保護功能。

● 具有短路、過流保護和恢復功能。

產品參數：

型號：DK2000-DL-X

輸入信號：DALI信號或推式調光

DALI總線標準:I EC62386 -102,207,209

輸入電壓:DC12～24V，

輸出:6 A/通道 總輸出最大值:20A，

工作溫度: -10～40°C，

重量:100g

尺寸：130*49*27mm

功能設置

1. 數顯狀態描述 自鎖：連續30s無按鍵操作，則進入鎖定狀態，數碼管弱光顯示。

解鎖：長按M鍵2秒，直到數碼管高亮顯示；解鎖成功 大理短地址經常顯示：大理信號可用，大理短地址閃爍：DALI信號不可用。 顯示：已發生故障（例如：過流保護）。

2. 設置短地址 在解鎖狀態下，短按M鍵直到數碼管顯示（000- 063）或(255)，短按▲鍵或更改大理短地址的鍵，長按即可快速調整。

例如：顯示時DALI控制器短地 址為63。顯示時，表示DALI控制器沒有分 配短地址，處于廣播狀態。

3. 設置組地址 在解鎖狀態下，短按M按鈕直到數碼管顯示(c00-c15) 短按▲鍵更改DALI控制器組地址，長按快速調整；短按鍵選擇或取消當前組。

例如：當顯示時，表示已選擇第7組DALI控制器。當顯示時，表示DA LI控制器的第7組已經取消。

4. 系統參數設置指令 在解鎖狀態下，長按M鍵3秒進入系統參數設置；短按M按鈕切換3個不同的參數設置。 長按M鍵1s或8s內不操作退出設置。

參數1：輸出模式設置（顯示DL1/DL2/DL3/DL4/dL5) 短按▲鍵或按鍵可切換5種輸出模式 （注意：出廠默認為DL5)。

DL1表示單色輸出模式

DL2表示色溫輸出模式（顏色類型TC）

DL3表示RGB輸出模式（顏色類型Tc，xy坐標，RGBWAF)

DL4表示RGBW輸出模式 （顏色類型Tc，xy坐標，RGBWAF)

DL5表示RGBCCT輸出模式（顏色類型Tc，x y坐標，RGBWAF）

參數2：調光曲線設置（顯示C-E或C-L)，短按按鈕或按鈕切換。

C-E調光曲線為對數調光。（出廠默認參數）

C-L調光曲線為線性調光。

參數3：調光平滑度設置（顯示H-0或H-1)，短按▲按鈕或 按鈕切換。

H-1平滑調光。（出廠默認設置）標準調光…

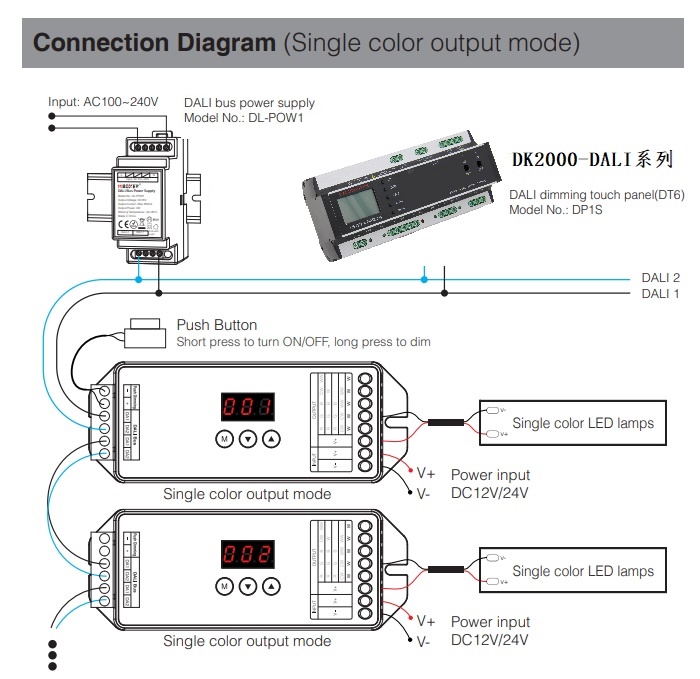

單色調光

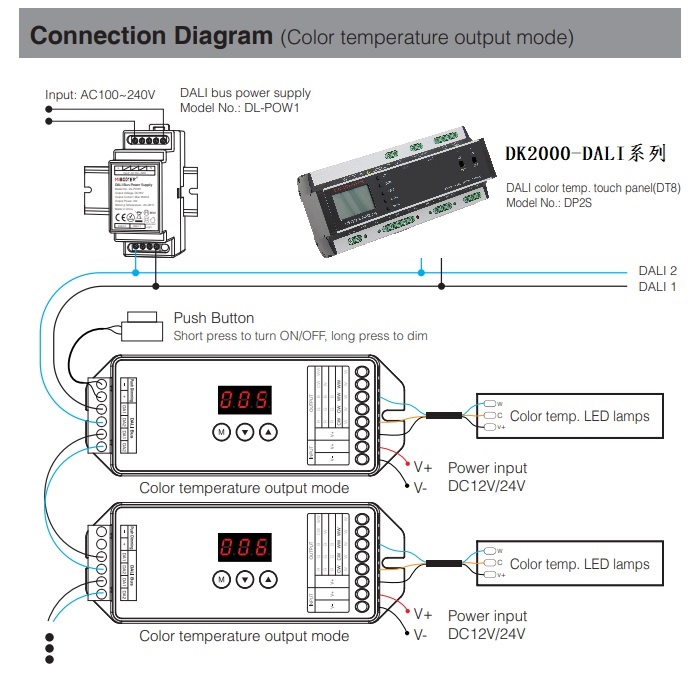

DALI色溫調光

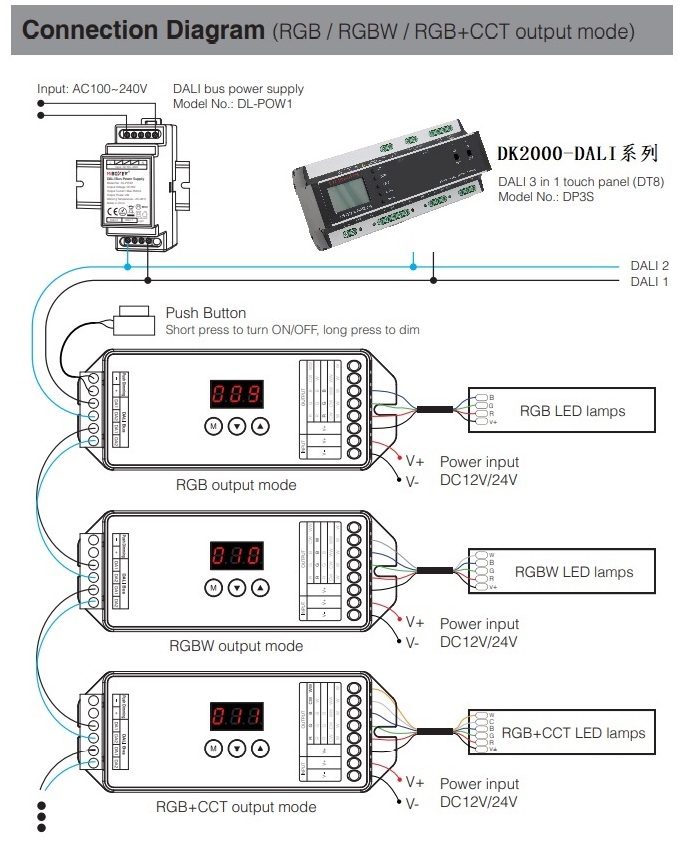

DALI RGB 顏色調光
