一、 功能概述

1、 對復雜造型的顯示屏，有獨特的數據處理方式，輕松制訂解決方案。

2、 配合電腦聯機，配合 SN500 系列脫機，可多臺控制器級聯，最大支持 40 萬點（含無效點），控制器數 量可多達 154 臺。

3、 8 路信號輸出（數據獨立），適合大中小型工程或遠距離傳輸選用。

4、 通過控制器的按鍵智能設置對應的 ID 地址，穩定可靠。

5、 可多臺控制器同時播放同一內容。

6、 控制各類常規芯片的 LED 護欄管屏、點光源屏、大功率洗墻燈等， SW 單片機：D**S、D**J； 單線：TM180*-400K/800K、UCS19**、UCS29**、TLS3001(1Mhz)、SM167**； DMX512：SW-D、SW-U、UCS512A/B/C0/C4、DMX512AP/SM512、SM16512、市面標準 DMX512； 斷點續傳：UCS5603、WS2818、GS8206、P9883、TM1914、XT1506S。

7、 附送專業效果制作軟件，用戶可自行制作任意效果。 8、 配合定制硬件使用即可實現加密功能。

二、 技術參數
產品規格： 329L×199W×43.6H（mm）

輸入電壓： AC100～240V

輸入信號： SW 以太網協議

輸出端口： TTL 電平信號 & RS-485 ×8 路

驅動點數： SW 單片機燈具：960 點×8 路； 單線燈具：1024 點×8 路； 標準 DMX512 燈具：168 點×8 路； 擴展 DMX 燈具：336 點×8 路； 斷點續傳：960 點×8 路。

輸出功率： 5W 工作溫度： -15℃～60℃ 相對濕度： ≤50% RH 級聯方式： 并聯（手動編址）

傳輸距離： 采用超五類非屏蔽網線（無氧銅，直徑 0.51mm 雙絞緊密，電阻小于 10 歐/300 米）， 控制器間的距離可為 100 米； 更遠距離選用“光纖轉換器”可達 5 公里

防護等級： IP0（不防塵、不防水）

使用環境： 請安裝在干燥的室內環境中，避免灰塵、潮濕及雨水 產品重量： 2400g（N.W.1900g）

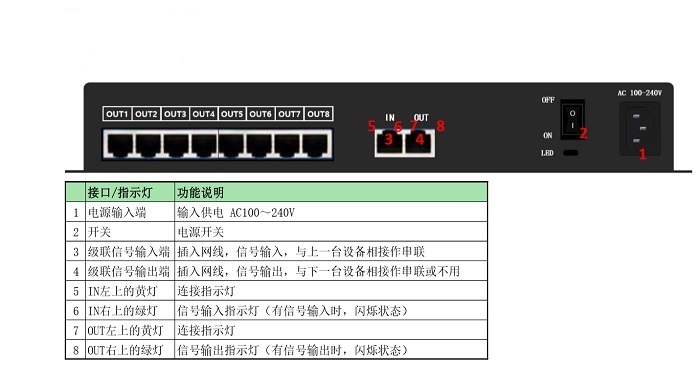

三、端口說明：

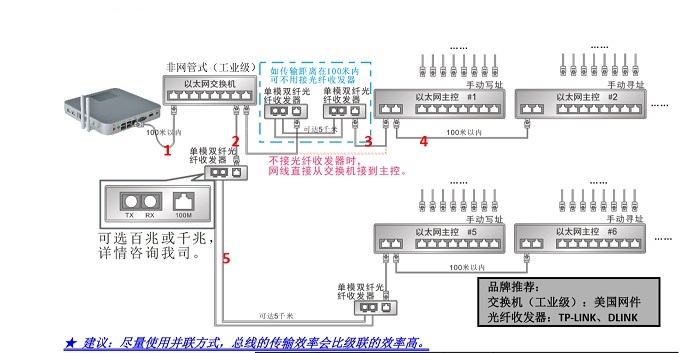

四、接線示意圖：
