產品概述

ZIGBEE 智能網關是末端ZIGBEE3.0 設備的數據采集中心和控制指令發射中心，其不參與邏輯控制，是邏輯控制器（4.3 寸觸控屏）與末端無線設備的橋梁。網關采用Linux 操作系統，運行穩定可靠，可以接入多種ZIGBEE3.0 無線智能設備，如人體存在探測器、照度傳感器、智能墻面開關、燃?xì)鈭?bào)警器、一氧化碳報警器、門磁探測器、紅外探測器、水浸探測器、聲光報警器、窗簾控制器、燈等。
ZIGBEE 智能網關廣泛應用于工廠，辦公樓，智能家居等應用場所,解決了智能化應用中需要大量布線的煩惱，節省了管線材、人工等，也是節能、低碳社會的體現。

主要技術參數
輸入:                         自帶220V/5V 適配器

額定功率:                 1.5W
聯網方式:                以太網
無線連接:                Zigbee3.0
無線通訊距離:        ≤80 米(室外空曠環境)
工作溫度:                0℃~45℃
工作濕度:                ≤95%RH(無凝結現象)
外形尺寸:                90x90x24mm

A.硬件接口
電源接口:MicroUSB
網線接口:RJ45
復位孔:長按5 秒，恢復出廠設置
B.Zigbee：最高接受靈敏度:-100dBm，發射功率:19dBm。

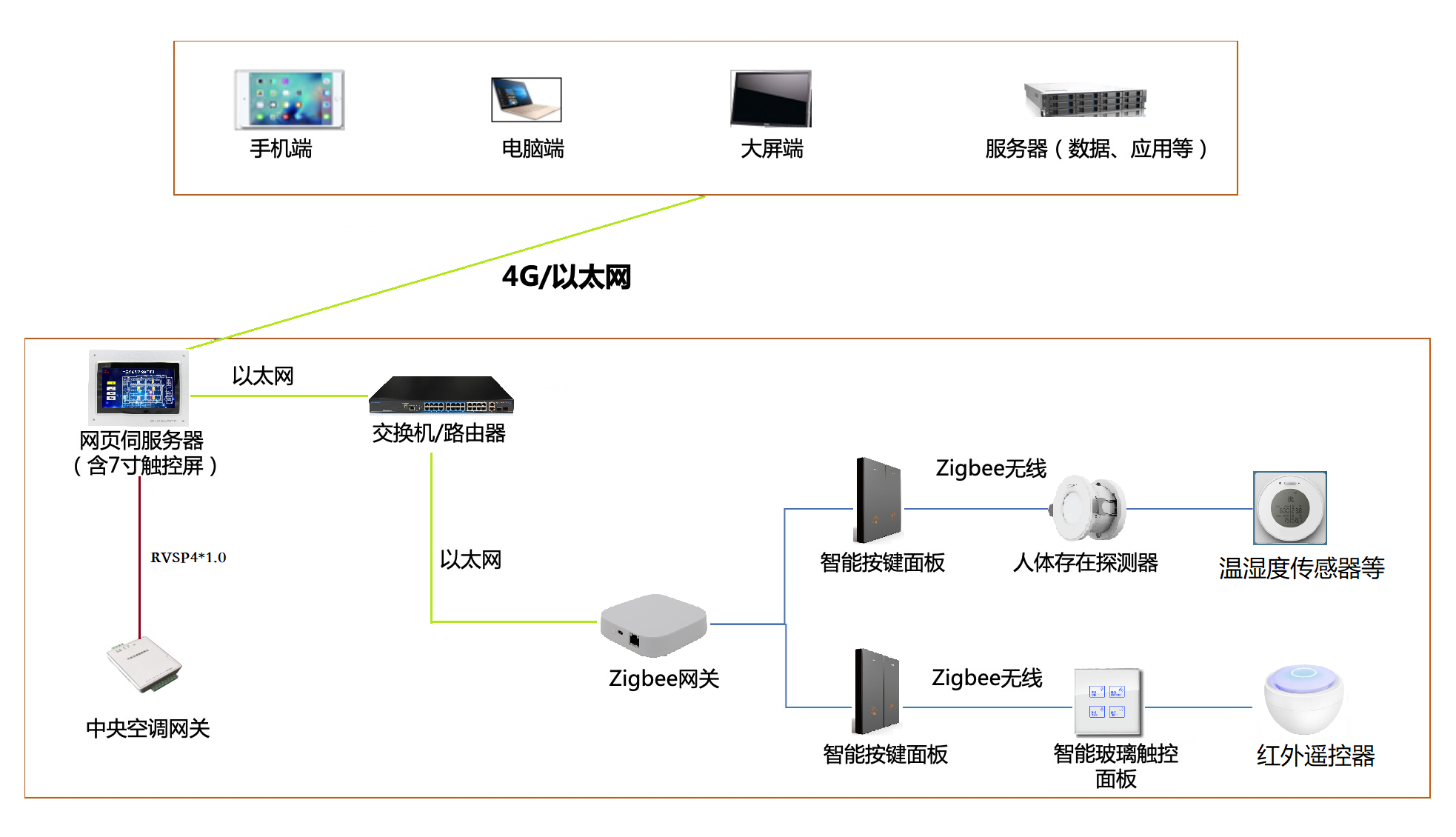

系統架構圖

注釋：
1）燈具采用ZIGBEE3.0 調光驅動電源，可調節亮度或者色溫。
2）智能面板、照度傳感器、人體存在感應傳感器、溫濕度傳感器等全部采用ZIGBEE3.0 標準協議產品，且支持220V 供電。
3）ZIGBEE 網關主要負責信號的收集和控制指令的下發，通過網線接入交換機。
4）觸控屏兼具邏輯運算和本地集中操作管理功能，通過網線接入交換機，需要提供12~24V 電源。其余設備需要提供220V 電源。
5）中控室的網頁伺服器采用BS 架構，自帶嵌入式組態圖控軟件，可實現對末端設備統一集中管理。
6）其它只要支持ZIGBEE3.0 標準協議的產品都可以接入ZIGBEE 網關。但建議接入前先提供樣品做匹配測試。
