第一章 產品概述
本產品采用人體雷達背光控制、可帶聲音、觸摸震動、防眩光設計、多色可選、場景文字可定制、變背光、多種接線方案，內置標準ZIGBEE3.0芯片模組，方便系統整合。
第二章 系統架構圖

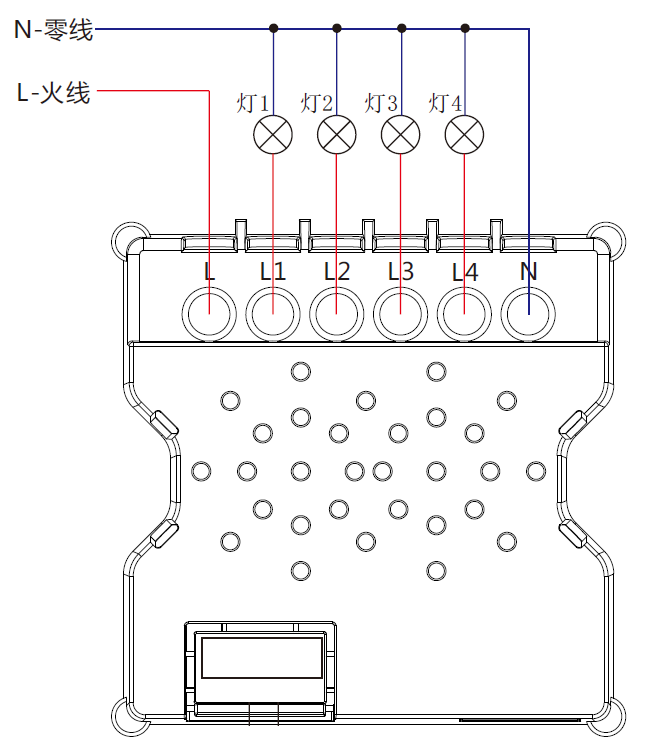

第三章 接線示意圖
連線方式: 接線前務必確保已經斷開線路電源。
第四章 技術參數
工作電壓: AC220V/50Hz
容性/感性負載：單路≤200W
聯網方式: 標準Zigbee3.0
觸控壽命: 10萬次
繼電器: 16A
安裝方式: 國標86型安裝底盒
表面材質：玻璃
表面處理：面漆
產品尺寸：W86*H86*D9mm(不含底座)
預埋深度：≥45mm
工作溫度:-10°C~+55°C
工作濕度: ≤95%(無凝結現象)
第五章 設備加網
1. 確保接線正確，接通電源。2. 長按設備任意鍵5秒后，背光燈閃 (1次/秒) ，此時連續快速按任意鍵3次，背光燈閃變快（3次/秒）進入加網模式，搜索網絡時間持續60秒。若在60秒內結束背光燈閃，設備入網成功，;若設備在60秒內仍未入網成功，將停止加網，背光結束燈閃，加網失敗。
第六章 應用注意事項
1.智能面板應由專業電工安裝，在安裝，接線，更改接線設置之前請先斷電
