控制方式：紅外感應+光照度自動控制、電腦遠程集中控制

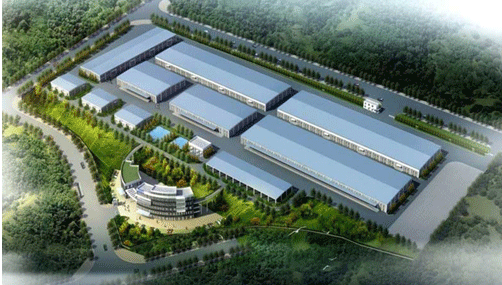

現代化的大型廠房倉庫面積廣、跨度大、分區多，其中照明管理若采用傳統人工手動控制方式將造成控制難度大、管理不到位、人力成本增加的問題，若引入智能照明控制系統即可輕松地實現大型倉庫照明自動化、網絡化的控制與管理，最大限度地節約能源和減少人力成本。

從大型廠房倉庫占地面積大，區域劃分多的特點我們可以知道倉庫照明只有在有人進入倉庫時才需要亮燈，且只有當自然采光不能滿足照度要求時才亮燈，自然采光完全滿足要求時即使有人進入也不能亮燈。同時可以根據不同的自然采光選擇亮燈的多少，以在滿足使用照度的前提下最大限度的節約能源。

1.需求

1.1、根據外部光照強度設定倉庫照明可以從0%、25%、50%、75%、100%分段調節。確保在足夠的自然光下燈光照明可以為0%。

1.2、根據是否有人在某區域的活動，再結合光照強度，控制該區域的燈光照明。共有25個運動和光強傳感器。

1.3、在智能控制模式下，一旦某區域等點亮后，如亮燈條件不滿足，則應能延遲一段時間（如20-40分鐘，可調）再熄滅。

1.4、可分區進行手動控制，也可一鍵全開或全關。

2.項目分析

2.2.1倉庫分區和燈具分組

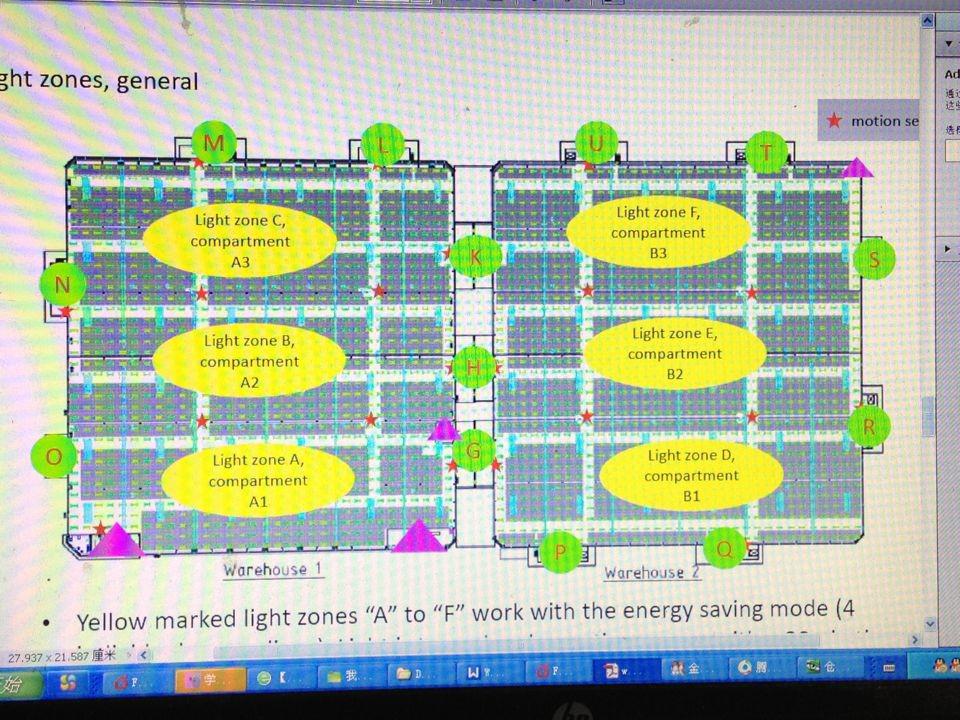

一個倉庫約1.8萬平米，參照防火分區的要求分為3*1區，兩個倉庫共6個區，A-F六個區，這六個區要按照不同亮度設立四組燈光控制。根據電氣回路設計，每個區設計了24個控制回路。一個倉庫有72個回路。按均勻分布，每個回路，傳統燈功率約1.3KW，LED燈功率約0.6KW。

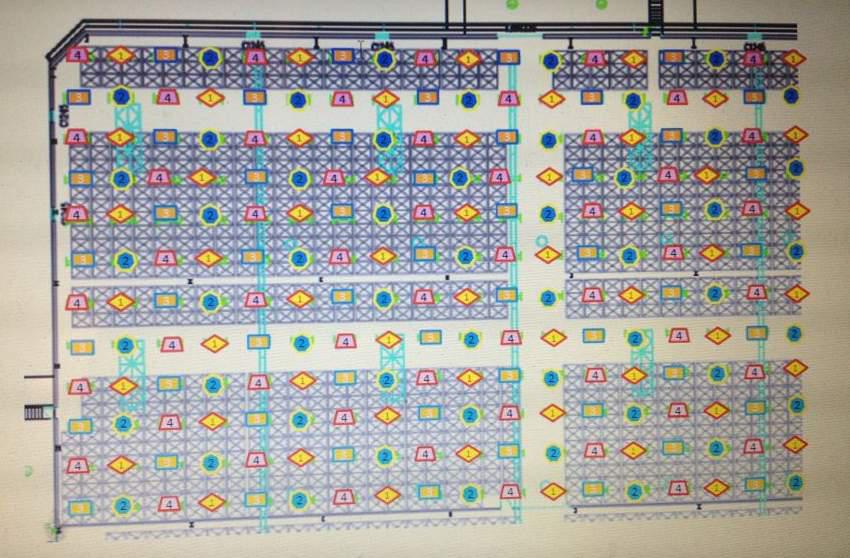

每個區內的燈具均勻分布為四組,每組6個回路，則每組功率約7.8KW和3.6KW。

除了兩個倉庫分為六個控制區外，另有可實現開關控制的13個區（G/H/K/L/M/N/O/P/Q/R/S/T/U）.

2.2.2感應器布置

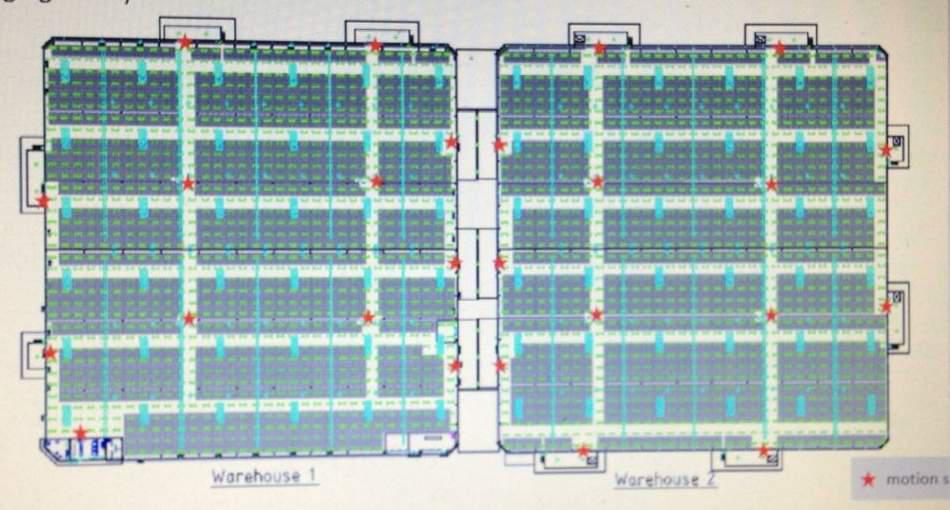

在圖示紅星處布置人體感應和光強度傳感器，共25個傳感器。

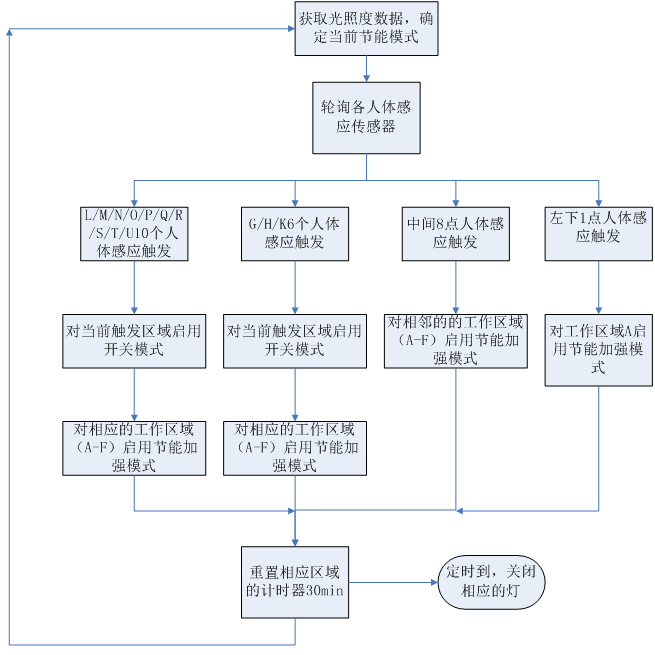

3.程序流程圖

4.系統配置

一個倉庫分為3*1區，兩個倉庫共6區。

一個區域采用一個6路16A控制器，使用其中4路分別控制四組燈，兩路備用。控制功率為220V*17=3.7KW,該組燈的功率為傳統燈為7.8KW，LED燈為3.6KW。為安全起見，不建議控制器直接控制照明回路，而是通過交流接觸器去控制照明回路。

另增加兩個控制器，用于控制開關控制的16個區域。
