產品介紹

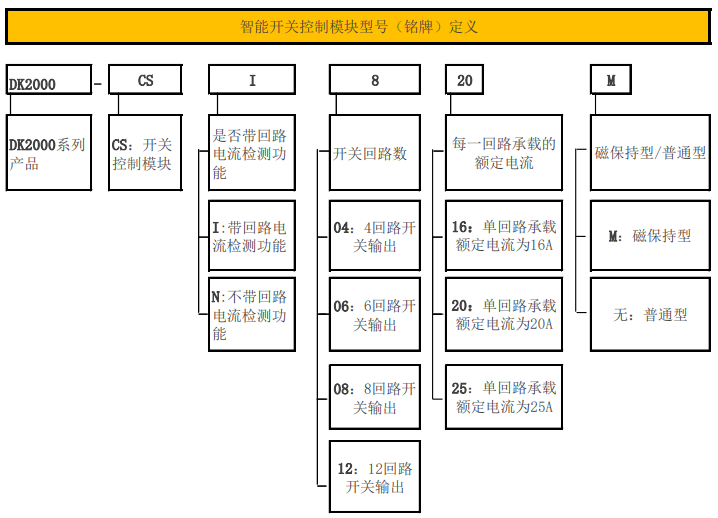

2-1  DK2000-CSX xx xx x系列開關控制器產品

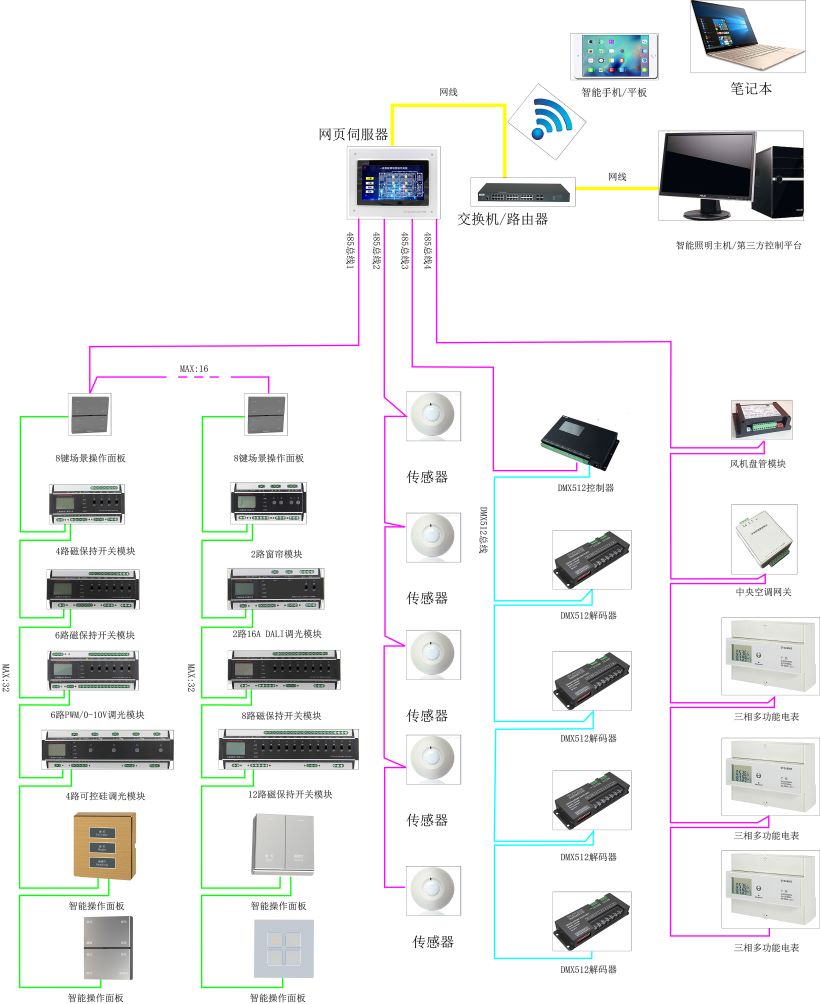

智能照明控制系統架構圖

2-2  產品功能概述

DK2000-CS****M產品是一款自帶LCD中文顯示界面，免編程，菜單式設置，并可獨立使用的智能照明控制模塊，其采用進口50A磁保持繼電器，本身功耗低，發熱量小，斷電后還可保持原輸出狀態。每個繼電器自帶機械手柄，即使模塊意外發生故障，也可以通過機械手柄實現照明回路的手動強制開關，是專門針對目前普遍采用的LED燈,戶外大功率燈具,電機類負載而設計的一款抗瞬間浪涌電流能達500A的開關量控制模塊。有效解決了市場上普遍存在的因繼電器觸頭粘黏而無法關燈的問題?？蔀獒t(yī)院、車站、機場、體育場館、 酒店、大型商場等重要公共場所的照明系統提供安全、可靠的智能化控制。

可以通過RS485 MODBUS RTU 、TCP/IP等國家標準開放的通訊協議組網，以實現電腦，手機APP的遠程集中管理。

還可以結合上海迪控云平臺，并通過4G信號收發模塊（DTU）實現對每一個智能照明控制模塊的無線化通訊管理，非常適和用于戶外照明系統，老建筑照明系統改造，家居智能化控制等等。

主要功能特點如下:

1. 俱中文LCD顯示屏：菜單式的全中文界面，可讓您結合功能鍵，非常方便的進行各項參數設置及場景調用等功能。

2. 俱場景及時序控制功能：6個場景可供用戶自定義，1個時序可供用戶自定義。

3. 俱經緯時控功能：也稱天文時鐘功能，選定后，照明設備的開關時間在一年四季可以隨著日出日落的時間不同而自動調整。

4. 俱獨立自動控制功能：增加光照度或人體移動探測器后可以實現照度，時間等組合控制。

5. 俱旁路機械開關功能:控制器內的每一個回路的繼電器都自帶小撥動開關,故障時可以強制打開和關閉某一個回路。

6. 俱回路故障檢測功能：當某回路實際電流值低于正常電流值時,表明該回路有燈具發生故障，報警窗口開啟，提醒人員檢修（僅限帶電流檢測模塊）。

7. 俱數據同步功能：當一鍵啟用該功能時，控制器的萬年歷時間、場景各回狀態、經緯度設定值將與上位機設定的參數相一致。

8. 俱火災報警聯動控制功能：當接收到消防強啟信號時，各應急照明回路全部強制開啟。

9. 回路開關時間間隔可調：可設定控制器各回路依次開啟/關閉的間隔時間，0.1S-2S可調。

10.俱有過零斷開功能：選配帶電流檢測的模塊可可具有過零斷開功能。

2-3  產品規格及技術參數

使用電源/消耗功率：      DC 24V  /  1VA

環境 / 使用：                    -25 to 60°C; 10 to 85% RH

儲存環境：                       -25 to 80 °C; 低于 90% RH

人機界面：                       12864LCD屏‘菜單/確認’‘上’‘下’‘左’‘右’按鍵

微處理器：                       ARM系列單片微機

俱傳送、執行數據至上一層控制器

俱有獨立監控應用軟件，可根據不同控制要求方便上傳不同應用軟件

俱有自我診斷能力，對控制器及回路的實時監控，并上傳 給上位機，實現集中控制

俱有免電池程式記憶裝置(EEPROM) 可儲存所有操作程式 以防止斷電時資料遺失

俱有擴充FLASH，方便系統升級

看門狗裝置 自動復歸

繼電器輸出:                      大功率通斷能力磁保持繼電器

通訊方式：                       1xRS-485 1/2 duplex / Modbus RTU Protocol (通訊協議)

通訊速率：                       9600~76.8k bps (工廠內設 / 建議 9600 bps)

最大通訊距離：               4000 ft (1.2 km) 為了保證通訊可靠性，建議通訊距離小于600米

通訊訊號輸入：               RS485 Modbus RTU

通訊地址設定范圍:         最大到 16, 即一個面板最大可接16臺控制器

輸出規格：                      每回路最大可輸出16A/20A/25A三種規格

通訊信號連接頭：          5PIN端子

外觀尺寸： 不含電流檢測功能模塊尺寸如下:

1)4路16A/20A/25A:  162(W)*90(H)*63(D)

2)6路16A/20A/25A:  198(W)*90(H)*63(D)

3)8路16A/20A/25A:  238(W)*90(H)*63(D)

4)12路16A/20A/25A：288(W)*90(H)*63(D)

含電流檢測功能模塊尺寸如下:

1)4路16A/20A/25A:  198(W)*90(H)*63(D)

2)8路16A/20A/25A:  288(W)*90(H)*63(D)

安裝方式：                       標準DIN35電氣軌道

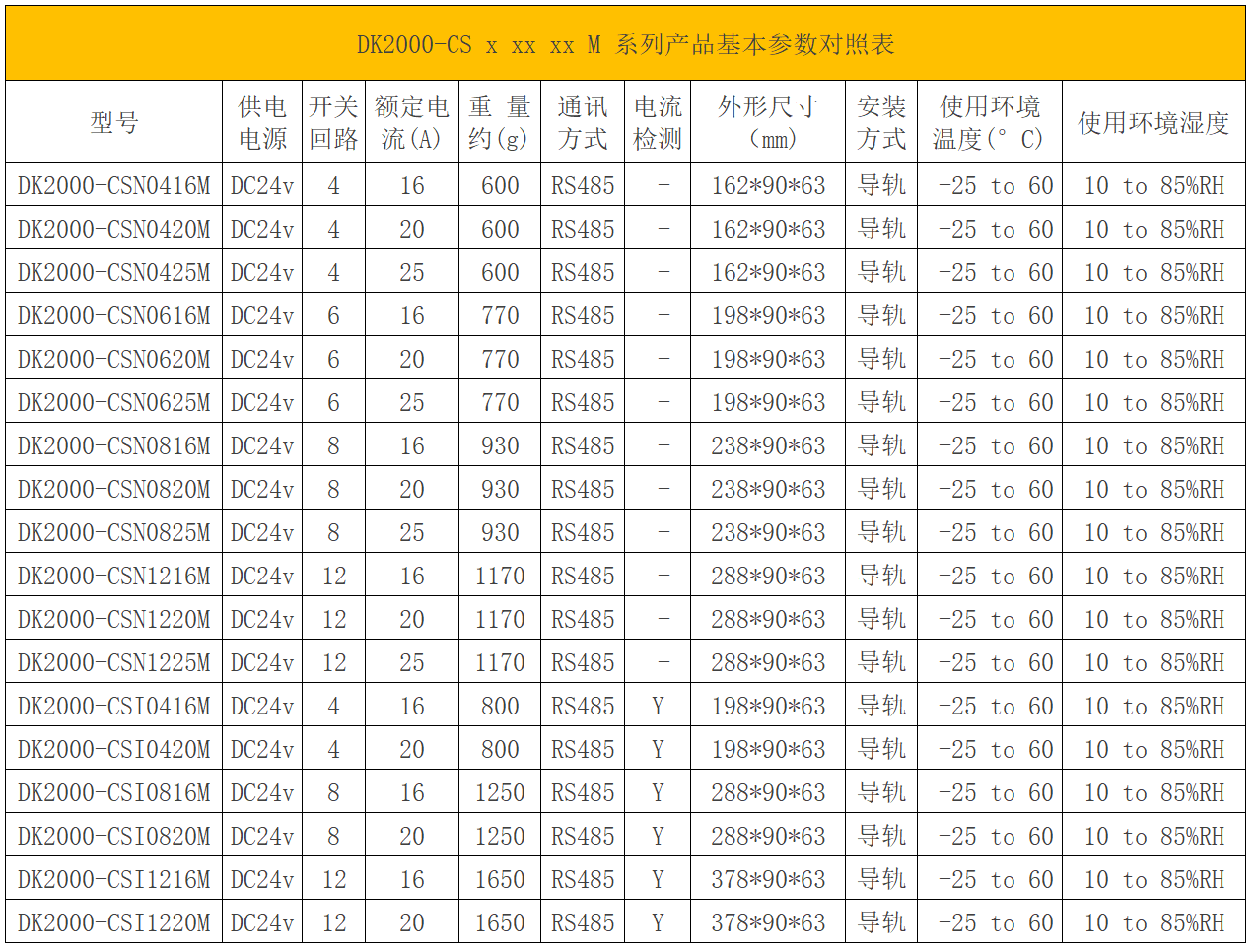

重    量：                           詳見上圖基本參數對照表


2-4  磁保持控制器較普通控制器優點

1. 采用大容量磁保持繼電器控制回路通斷。較普通繼電器，功耗低，發熱量小。

2. 適用于照明要求比較嚴格的場合，如醫院，商場，機關辦公大樓，學校等，當控制電源無法保證（出故障）時，磁保持繼電器能保持在原來的狀態，或手動拔到強制閉合/斷開各回路，以保證各回路照明正常運行。

3.  具有回路電流檢測功能，能實時的監控各回路電流。

注：配合DK2000-OPT322觸控屏實時監控回路電流。

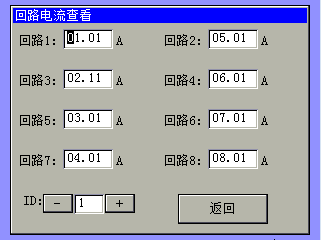

點擊‘電流查看’按鍵將進入到電流查看界面，如下：

注：ID號，即下掛控制器的地址號，如果之前在‘參數設定’界面中設定了下掛控制器的個數為n, 那么，這個數值只能是1—n 取值。

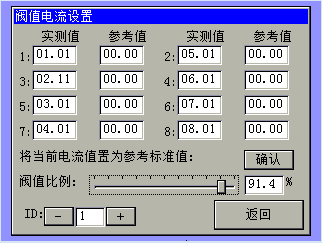

4. 配合OPT322屏，可以對回路電流監控設置回路異常報警。

該設定功能是為了偵測回路中的負載是否有損壞（如果燈泡），當檢測到的電流小于參考電流的閥值百份比時，相應回路會報警，提醒工作人員注意，應當檢查線路并處理?？梢栽诟骰芈窢顟B(tài)電流正常的情況下，置當前電流為參考電流。電流閥值百分比用戶可根據負載的性質，重要性等來評估設定。

5．具有過零斷開功能，保證回路帶負荷工作斷開時，都是在電流值為接近0A時斷開負載，對繼電器觸頭起到很好的保護作用，盡可能有效的避免觸頭燒結（壞）。提高了繼電器的使用壽命，從而提高控制器的使用壽命。

6. 采用大容量磁保持繼電器，阻性負載額定電流50A，抗浪涌電流達500A/2ms. 具備良好的負載適應能力。

2-5  產品外殼尺寸與標注

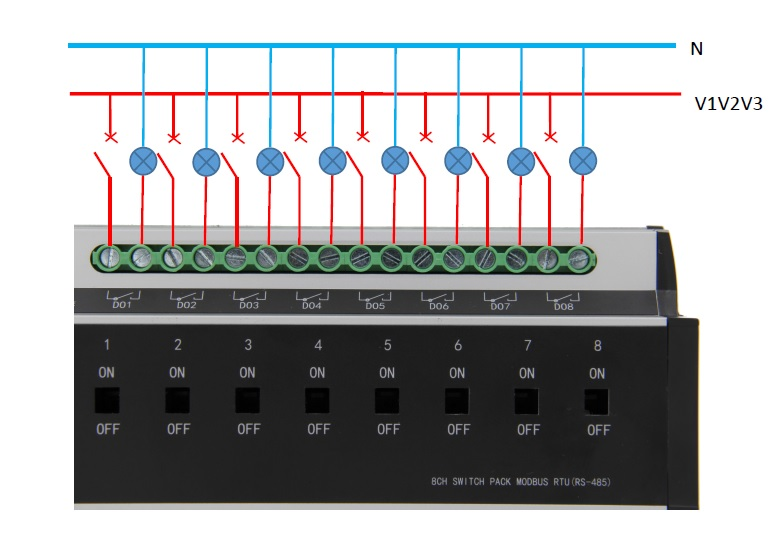

2-6  按鍵和接線說明

2-7  控制器硬件說明

詳情請咨詢我司相關技術人員!
