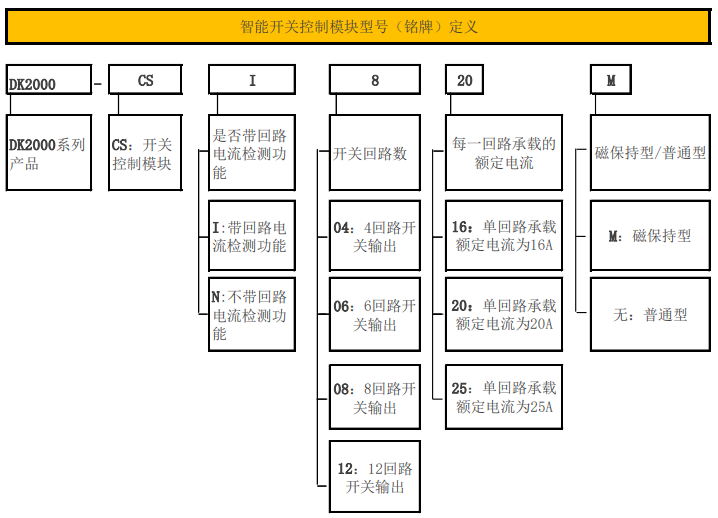

2-1 產品概述

DK2000-CS****M產品是一款自帶LCD中文顯示界面，免編程，菜單式設置，并可獨立使用的智能照明控制模塊，其采用50A磁保持繼電器，本身功耗低，發熱量小，斷電后還可保持原輸出狀態。每個繼電器自帶機械手柄，即使模塊意外發生故障，也可以通過機械手柄實現照明回路的手動強制開關，是專門針對目前普遍采用的LED燈,戶外大功率燈具,電機類負載而設計的一款抗瞬間浪涌電流能達500A的開關量控制模塊。有效解決了市場上普遍存在的因繼電器觸頭粘黏而無法關燈的問題。可為國家變電站、醫院、地鐵，高鐵車站、機場、體育場館、 酒店、大型商場等重要公共場所的照明系統提供安全、可靠的智能化控制。

可以通過RS485 MODBUS RTU 、TCP/IP等國家標準開放的通訊協議組網，以實現電腦，手機APP的遠程集中管理。

還可以結合上海迪控云平臺，并通過4G信號收發模塊（DTU）實現對每一個智能照明控制模塊的無線化通訊管理，非常適和用于戶外照明系統，老建筑照明系統改造，家居智能化控制等等。

2-2 產品功能特點如下:

1、采用鋁合金外殼。以提高散熱和防護性能

2、控制器具有獨立定時,天文時鐘,消防聯動強啟,場景編輯,手動操作等功能

3、控制器自帶液晶顯示屏，中文菜單式操作界面，讓用戶能夠在特殊或緊急情況下實現本地操作管理

4、控制器自帶2路數字量輸入端口即2DI和2路模擬量信號輸入端口即2AI?？山酉佬盘?hào)、人體感應信號、照度等，以實現自動控制

5、繼電器采用阻型負載通斷能力在50A及以上的大功率磁保持繼電器，抗瞬間浪涌電流能力達500A及以上

6、繼電器具有機械撥動開關，即使控制器發生故障無法使用，并且在斷電的情況下也能通過機械手柄打開或關閉照明回路

7、俱回路電流檢測功能：當某回路實際電流值低于正常電流值時,表明該回路有燈具 發生故障，報警窗口開啟，提醒人員檢修（僅限帶電流檢測模塊）

8、俱有過零斷開功能：保證回路帶負荷工作斷開時，都是在電流值為接近 0A 時斷開負載， 對繼電器觸頭起到很好的保護作用

9、俱回路限流功能：當某回路實際電流超出設定值，繼電器自動切斷，以保護線路安全（僅限帶電流檢測模塊）

10、俱累計繼電器動作次數功能：參考繼電器動作次數，結合后臺軟件，能知道燈具的使用時長，可以合理調換，延長燈具使用壽命；另外還能根據燈具功率算出能耗

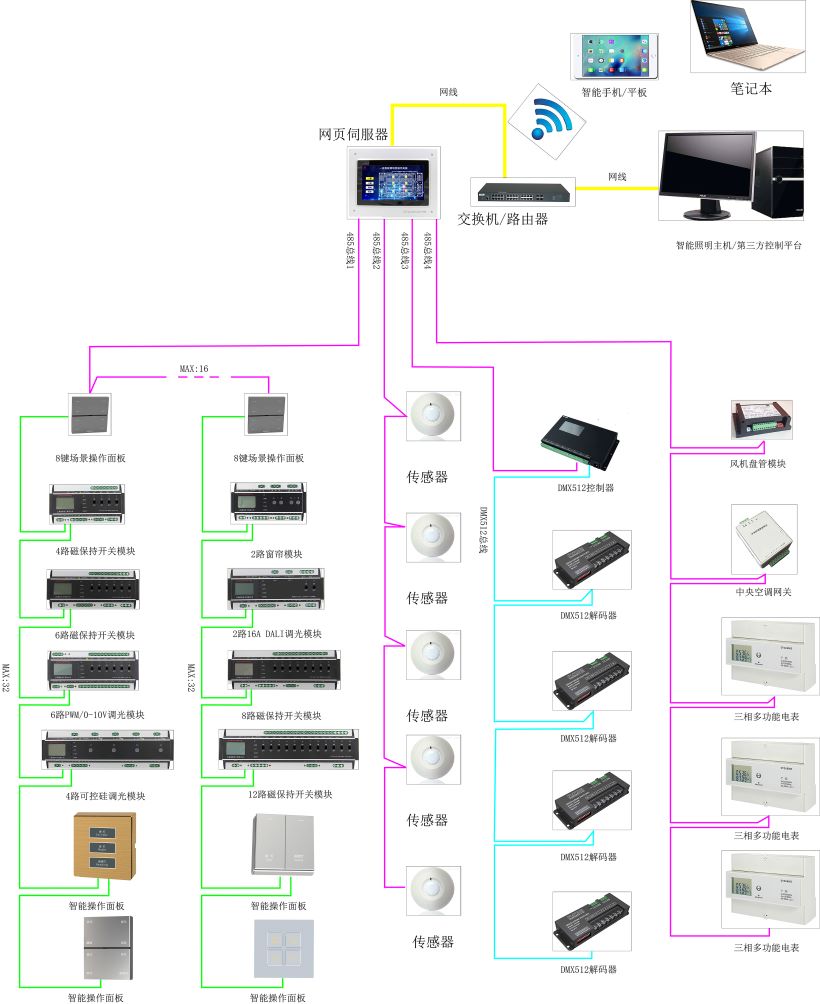

2-3 智能照明系統架構圖：

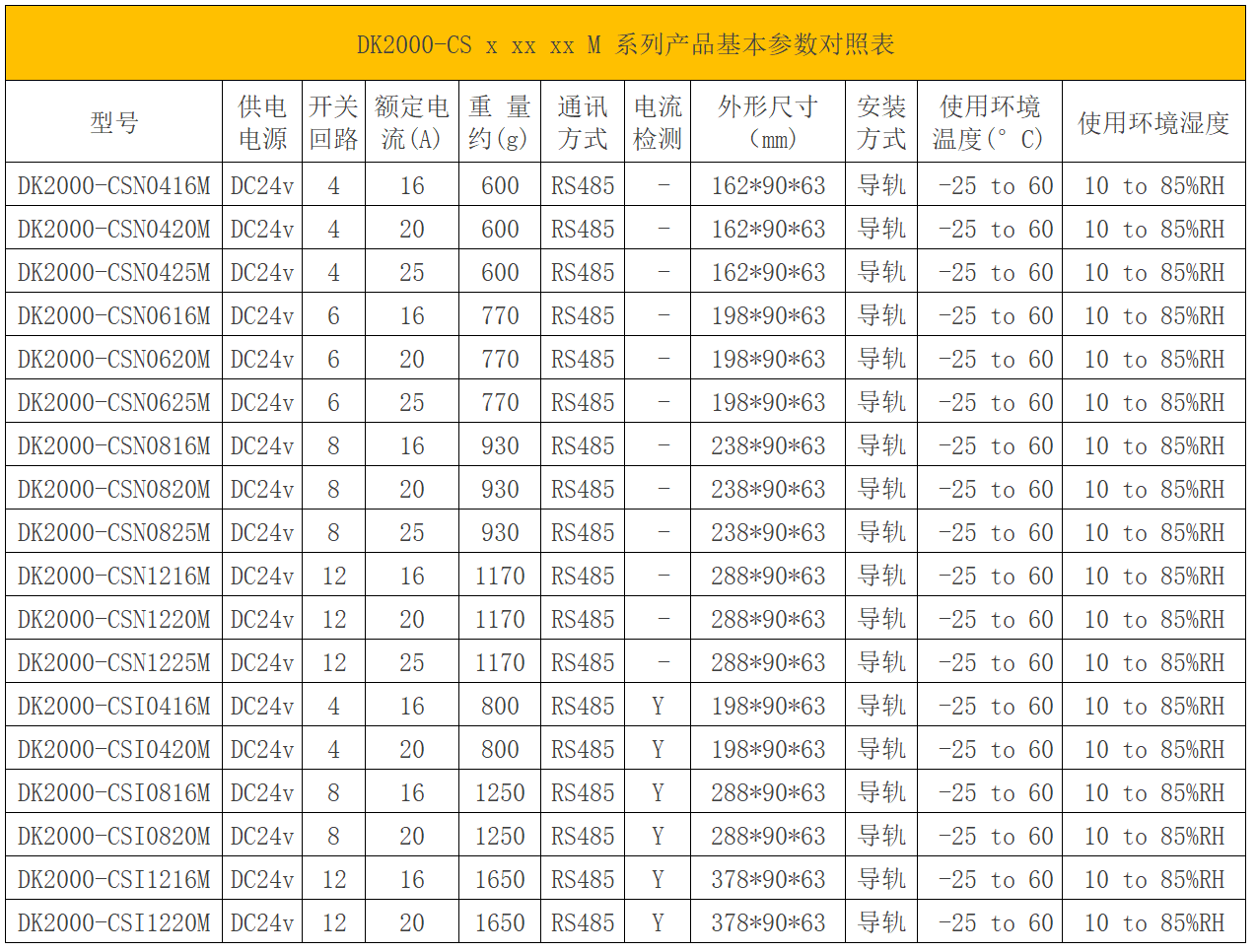

2-4 產品規格及技術參數：

使用電源/消耗功率： DC 24V  /  6VA

環境 / 使用：             -25 to 60°C; 10 to 85% RH

儲存環境：                -25 to 80 °C; 低于 90% RH

人機界面：                 12864LCD屏‘菜單/確認’‘上’‘下’‘左’‘右’按鍵

微處理器：                 ARM系列單片微機 看門狗裝置 自動復歸。

繼電器輸出:                50A大功率磁保持繼電器。

通訊方式：                 1xRS-485 1/2 duplex / Modbus RTU Protocol (通訊協議)

通訊速率：                 9600~76.8k bps (工廠內設 / 建議 9600 bps)

最大通訊距離：          4000 ft (1.2 km) .

通訊訊號輸入：          RS485 Modbus RTU

通訊地址設定范圍:      最大到 16, 即一個面板最大可接16臺控制器（可定制32）

輸出規格：                 每回路最大可輸出16A/20A/25A三種規格

通訊信號連接頭：       5PIN端子

安裝方式：                 標準DIN35mm電氣軌道

產品尺寸：                 238(W)*90(H)*63(D)mm

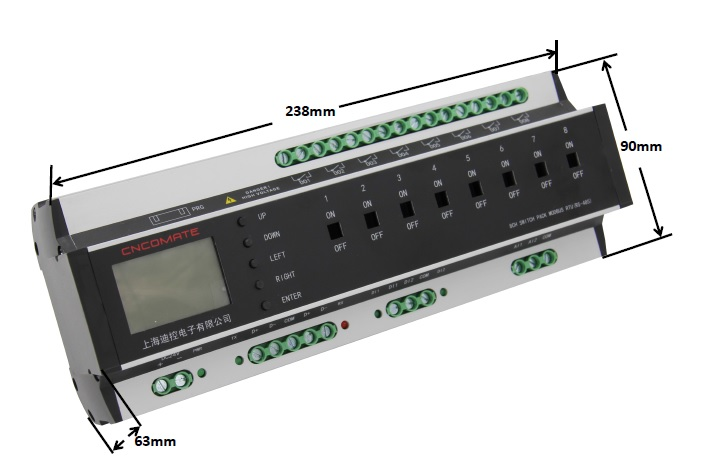

8路16A/20A/25A磁保持開關模塊外觀尺寸相同，詳見下圖:

2-5  控制器硬件說明：

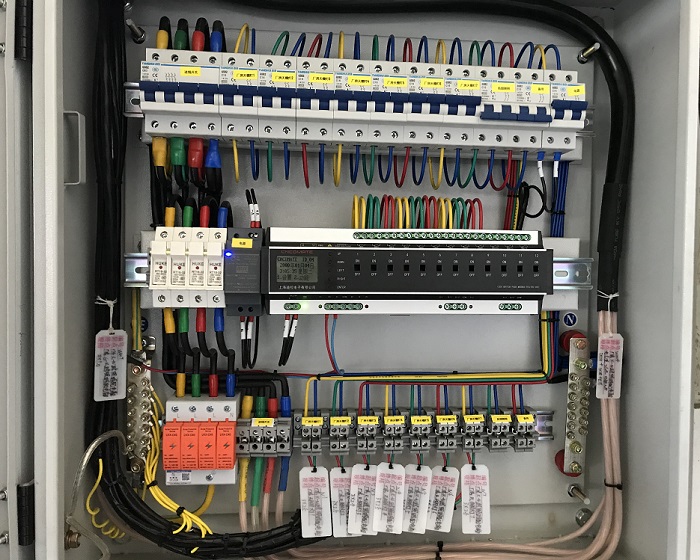

2-6  配電箱照片（以下為12路磁保持開關模塊布局，僅供參考）

詳情請咨詢我司相關技術人員！
