2-1 產品概述

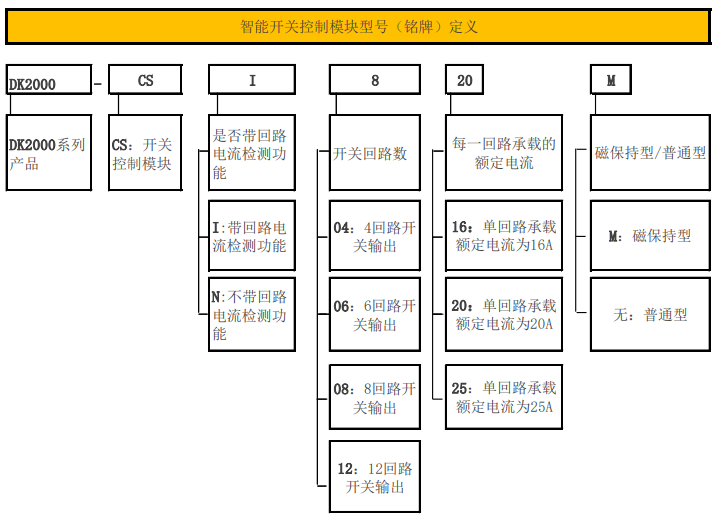

DK2000-CS****M產品是一款自帶LCD中文顯示界面，免編程，菜單式設置，并可獨立使用的智能照明控制模塊，其采用50A磁保持繼電器，本身功耗低，發熱量小，斷電后還可保持原輸出狀態。每個繼電器自帶機械手柄，即使模塊意外發生故障，也可以通過機械手柄實現照明回路的手動強制開關，是專門針對目前普遍采用的LED燈,戶外大功率燈具,電機類負載而設計的一款抗瞬間浪涌電流能達500A的開關量控制模塊。有效解決了市場上普遍存在的因繼電器觸頭粘黏而無法關燈的問題?？蔀閲易冸娬?、醫院、地鐵，高鐵車站、機場、體育場館、 酒店、大型商場等重要公共場所的照明系統提供安全、可靠的智能化控制。
可以通過RS485 MODBUS RTU 、TCP/IP等國家標準開放的通訊協議組網，以實現電腦，手機APP的遠程集中管理。
還可以結合上海迪控云平臺，并通過4G信號收發模塊（DTU）實現對每一個智能照明控制模塊的無線化通訊管理，非常適和用于戶外照明系統，老建筑照明系統改造，家居智能化控制等等。
2-2 產品功能特點如下:
1、采用鋁合金外殼。以提高散熱和防護性能
2、控制器具有獨立定時,天文時鐘,消防聯動強啟,場景編輯,手動操作等功能
3、控制器自帶液晶顯示屏，中文菜單式操作界面，讓用戶能夠在特殊或緊急情況下實現本地操作管理
4、控制器自帶2路數字量輸入端口即2DI和2路模擬量信號輸入端口即2AI?？山酉佬盘?、人體感應信號、照度等，以實現自動控制
5、繼電器采用阻型負載通斷能力在50A及以上的大功率磁保持繼電器，抗瞬間浪涌電流能力達500A及以上
6、繼電器具有機械撥動開關，即使控制器發生故障無法使用，并且在斷電的情況下也能通過機械手柄打開或關閉照明回路
7、俱回路電流檢測功能：當某回路實際電流值低于正常電流值時,表明該回路有燈具 發生故障，報警窗口開啟，提醒人員檢修（僅限帶電流檢測模塊）
8、俱有過零斷開功能：保證回路帶負荷工作斷開時，都是在電流值為接近 0A 時斷開負載， 對繼電器觸頭起到很好的保護作用
9、俱回路限流功能：當某回路實際電流超出設定值，繼電器自動切斷，以保護線路安全（僅限帶電流檢測模塊）
10、俱累計繼電器動作次數功能：參考繼電器動作次數，結合后臺軟件，能知道燈具的使用時長，可以合理調換，延長燈具使用壽命；另外還能根據燈具功率算出能耗

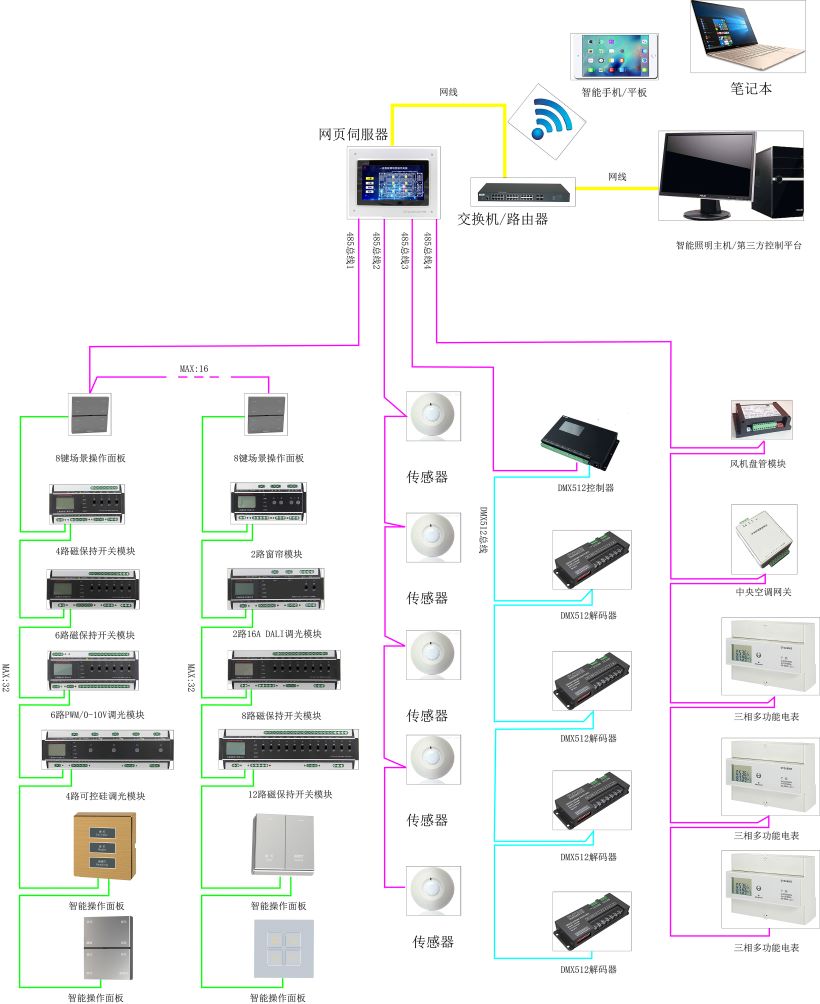

2-3 智能照明系統架構圖：

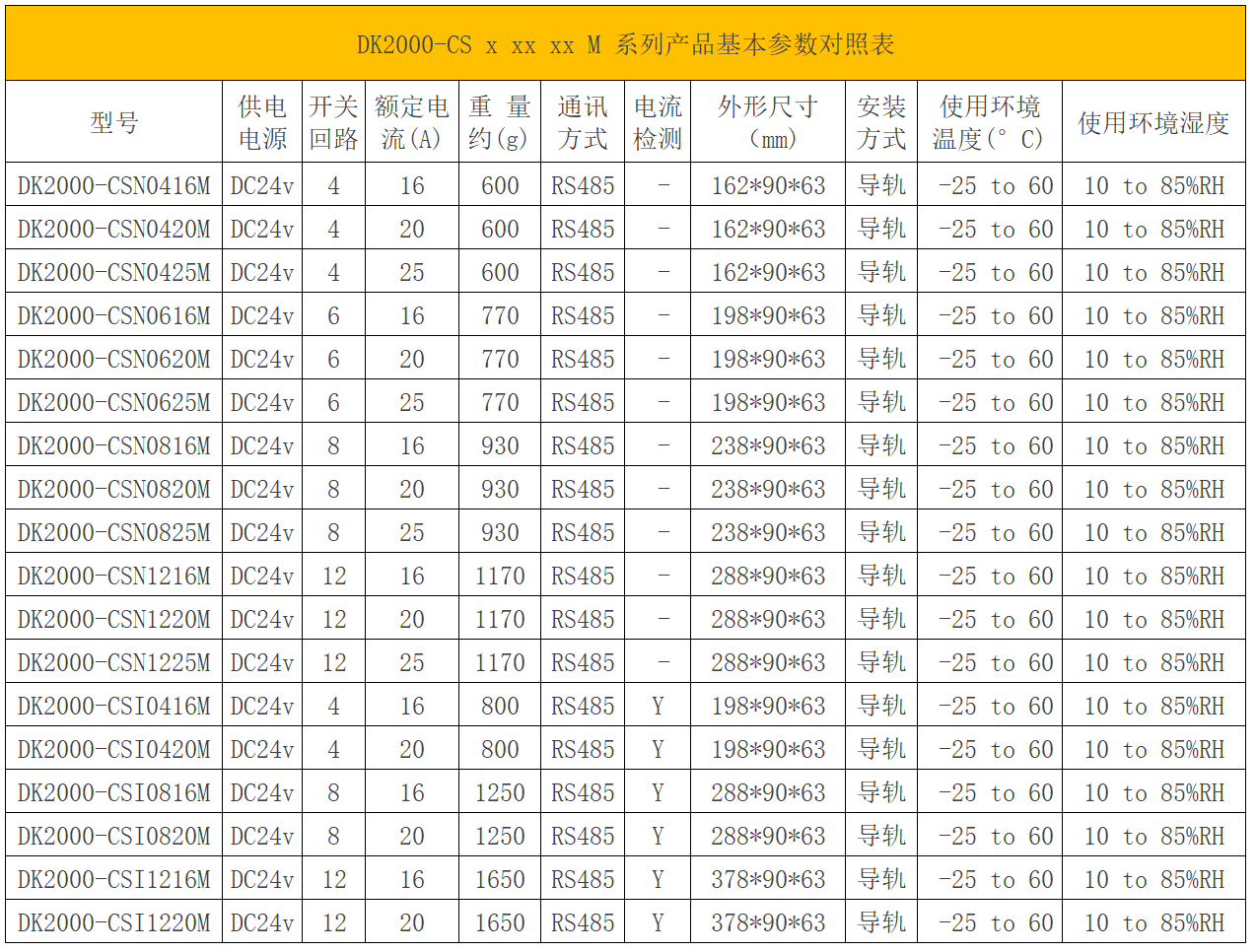

2-4 產品規格及技術參數：
使用電源/消耗功率： DC 24V / 6VA
環境 / 使用： -25 to 60°C; 10 to 85% RH
儲存環境： -25 to 80 °C; 低于 90% RH
人機界面： 12864LCD屏‘菜單/確認’‘上’‘下’‘左’‘右’按鍵
微處理器： ARM系列單片微機 看門狗裝置 自動復歸。
繼電器輸出: 50A大功率磁保持繼電器。
通訊方式： 1xRS-485 1/2 duplex / Modbus RTU Protocol (通訊協議)
通訊速率： 9600~76.8k bps (工廠內設 / 建議 9600 bps)
最大通訊距離： 4000 ft (1.2 km) .
通訊訊號輸入： RS485 Modbus RTU
通訊地址設定范圍: 最大到 16, 即一個面板最大可接16臺控制器（可定制32）
輸出規格： 每回路最大可輸出16A/20A/25A三種規格
通訊信號連接頭： 5PIN端子
安裝方式： 標準DIN35mm電氣軌道
產品尺寸： 288(W)*90(H)*63(D)mm

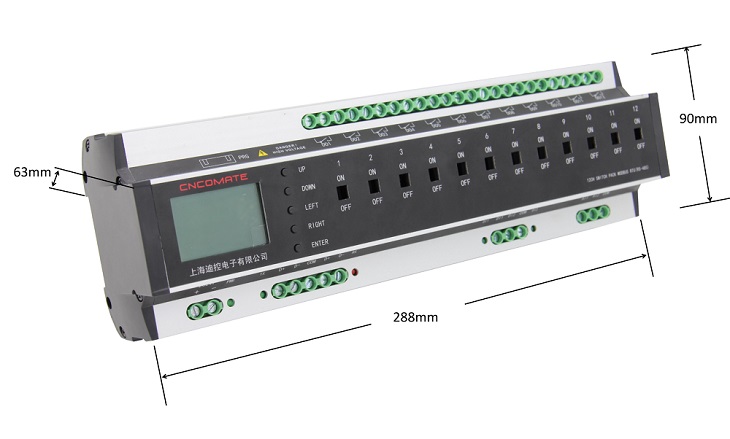

12路16A,20A,25A開關模塊外形尺寸相同，如下圖：
2-5 控制器硬件說明：
|
DK2000-CSN0816M控制器硬件說明 (以8路磁保持開關模塊為例） |
|||
|
項目 |
名稱 |
功用 |
備注 |
|
1 |
LCD屏 |
人機界面，顯示與設置相關功能 |
|
|
2 |
按鍵 Up |
調整設置參數數值 / 狀態 |
|
|
3 |
按鍵 Down |
|
|
|
4 |
按鍵 Left |
移動菜單，選擇到所需菜單項 |
|
|
5 |
按鍵 Right |
|
|
|
6 |
按鍵 Enter |
‘確認’按鍵，當某項 菜單或選項被選中時，將是反顯效果狀態。 |
|
|
7 |
手動強制回路通斷 |
ON-回路強制閉合；OFF-回路強制斷開 |
為安全操作,需借助起子等工具撥動 |
|
8 |
接線端子 24+，24- |
電源DC24V輸入 |
Power電源指示燈，正常工作時指示燈亮 |
|
9 |
接線端子2組通訊D+,D-,GND |
RS485通訊線。D+接通訊線正；D-接通訊線負。一組進線,一組出線. |
Tx，Rx指示燈，通訊正常時，兩個指示燈閃爍 |
|
10 |
接線端子DI1，DI2，COM |
無源開關量輸入DI1,DI2, COM端為公共端。 |
可以接入人體感應，消防報警等干接點信號實現自動控制 |
|
11 |
接線端子AI1,AI2,AIG |
模擬量信號輸入AI1,AI2，AIG為端為公共端。輸入源可為0-10v,4-20mA,或NTC信號源。 |
可接入照度，溫度等模擬量信號實現自動控制 |
|
12 |
接線端子 DO1-DO8 |
8回路開關量輸出 （12路模塊則有12路輸出） |
|
2-6 配電箱照片（以下為12路磁保持開關模塊布局，僅供參考）
詳情請咨詢我司相關技術人員！
