2-1 產品概述
DK2000-CC0206產品是一款自帶人機界面的二回路窗簾控制器，采用功效繼電器輸出，輸出額定電流6A,滿足大部份窗簾執行機構運行要求，兩組窗簾控制輸出，每組正反轉實現軟、硬件電氣互鎖，保證電氣安全。
2-2 產品功能及特色
1. 俱中文LCD顯示屏，菜單式的全中文界面，可讓您結合功能鍵，非常方便的進行各項參數設置及場景調用等功能。
2. 兩組窗簾控制輸出，窗簾負載電機電源12V~220VAC/DC不受限制。
3. 俱場景及時序控制功能，12個場景可供用戶自定義，1個時序可供用戶自定義。
4. 每組窗簾控制輸出可以通過按鍵直接控制窗簾開，合。
5. 俱根據光照度、室外溫度實現自動控制功能，但需加配相應傳感器（光照度與溫度傳感器）后即可實現。
6. 預留2組開關量DI與2組模擬量AI信號輸入口，可靈活根據用戶需要，實現特定功能要求。

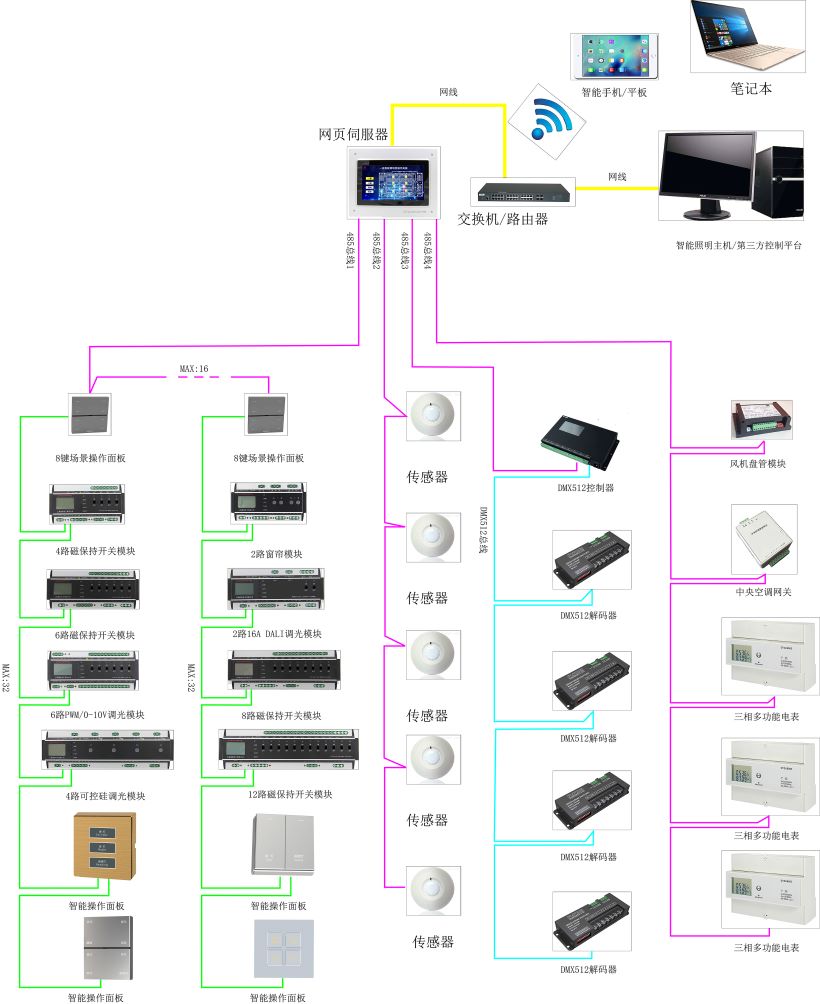

2-3 窗簾模塊組網架構圖
2-4 產品規格及技術參數
使用電源/消耗功率： DC 24V / 6VA
環境 / 使用： -20 to 60°C; 10 to 85% RH
儲存環境： -20 to 90 °C; 低于 90% RH
人機界面： 12864LCD屏，‘菜單/確認’‘上’‘下’‘左’‘右’按鍵
微處理器： ARM系列單片微機 看門狗裝置 自動復歸
通訊方式： 1xRS-485 1/2 duplex / Modbus RTU Protocol(通訊協議)
通訊速率： 9600~76.8k bps (工廠內設 / 建議 9600 bps)
最大通訊距離： 4000 ft (1.2 km)
通訊訊號輸入： RS485 Modbus RTU
通訊地址設定范圍: 最大到 16, 即一個面板最大可接16臺控制器
輸出規格： 兩組窗簾控制輸出，每組額定電流6A
通訊信號連接頭： 5PIN端子
外觀尺寸： 162 mm x 90 mm x 63mm
安裝方式： 標準DIN35電氣軌道
重量： 580 克

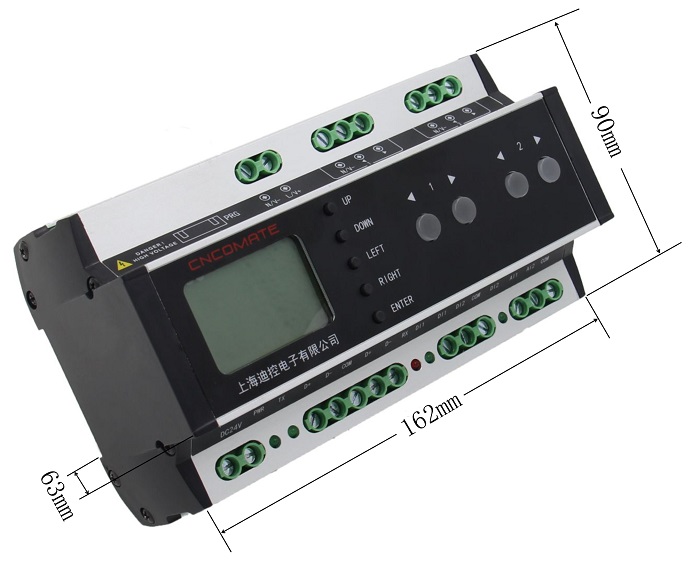

2-5 產品尺寸圖

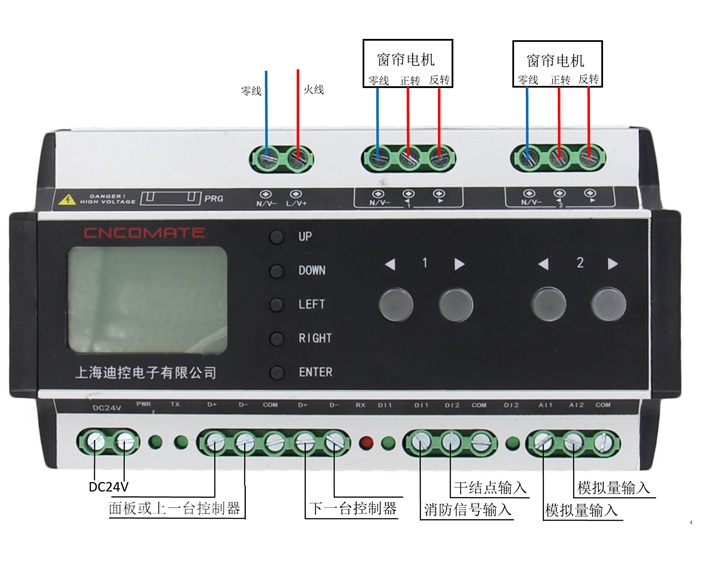

2-6 產品接線示意圖

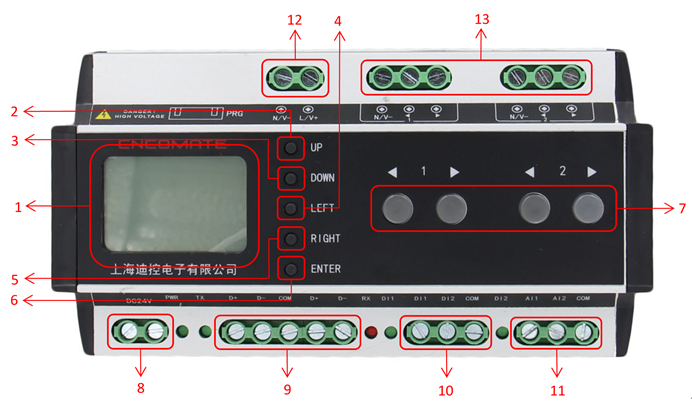

2-7 窗簾模塊硬件說明
|
DK2000-CC0206窗簾模塊硬件說明 |
|||
|
項目 |
名稱 |
功用 |
備注 |
|
1 |
LCD屏 |
人機界面，顯示與設置相關功能 |
|
|
2 |
按鍵 Up |
調整設置參數數值 / 狀態 |
|
|
3 |
按鍵 Down |
|
|
|
4 |
按鍵 Left |
移動菜單，選擇到所需菜單項 |
|
|
5 |
按鍵 Right |
|
|
|
6 |
按鍵 Enter |
‘確認’按鍵，當某項 菜單或選項 被選中時，將是反顯效果狀態。 |
|
|
7 |
2組窗簾回路手動調節 |
?:反轉,?:正轉,N/V-:零線或公共端 |
|
|
8 |
接線端子DC24V+、- |
電源DC24V輸入 |
Power電源指示燈，正常工作時指示燈亮 |
|
9 |
接線端子 D+,D-,GND |
RS485通訊線。D+接通訊線正；D-接通訊線負；GND接屏蔽層。 |
Tx，Rx指示燈，通訊正常時，兩個指示燈閃爍 |
|
10 |
接線端子 DI1，DI2，COM |
無源開關量輸入DI1,DI2, COM端為公共端。 |
開關量閉合輸入時，DI1，DI2相應指示燈亮 |
|
11 |
接線端子 AI1,AI2,AIG |
模擬量信號輸入AI1,AI2，AIG為端為公共端。輸入源可為0-10v,4-20mA,或NTC信號源。 |
通過改變JP路線位置來選擇信號源輸入方式 |
|
12 |
接線端子N/V-、L/V+ |
給2組窗簾輸出回路提供電源 |
|
|
13 |
接線端子N/V- |
提供2組窗簾輸出 |
|
