2-1 產品功能概述

上海迪控作為一家專業研發，生產，銷售智能照明控制系統產品的高科技企業，我們采用了國際上先進的設計理念將照明控制與網絡科技相結合，創造一個高度舒適的環境和便于管理的網絡化系統平臺，在節約日常運行費用的同時，實現自控“e-化、更安全、更舒適、更經濟、高效率、可擴充”的目的，并為智能照明控制與樓宇自控系統全面信息集成提供支持。

DK2000-OPT501觸控屏是一個可為賓館、公寓、酒店、餐廳、商場、醫院、學校、影劇院、體育館、廠房，道路街區等的照明系統提供智能化控制的全彩觸摸屏操作面板。與安裝在配電箱內的照明控制模塊，及其它各類傳感器，網絡網頁伺服器等組合起來就構成了一個完整的智能照明控制系統。

全彩觸控屏主要功能特點：

1. 5 寸真彩電容觸控屏：可最多管理 192 個回路,可對包括對照明、窗簾、空調、風機、 水泵等不同類型負載實

現智能化集中管理；

2. 名稱自定義： 用戶可自定義場景模式,回路,時序，設備的名稱，讓用戶操作體驗更 直觀，簡便。

3. 免編程，易維護： 用戶只需設定場景，時序，照度等各項參數，即可實現中小系統 的自動運行，集中管理

4. 標準86型底盒安裝: 用預埋定制安裝底盒。

5. 多用戶權限管理: 理員可進行添加/刪除用戶，配置用戶等級，不同的用戶等級可 進行不同權限的操作。

6. 設備功能強大： 能實現光照度自動控制，人體感應自動控制，時序控制，天文時鐘 控制等等(需要配套

相應控制模塊及傳感器)

2-2 產品規格及特性

使用電源/消耗功率： DC 12V—24V  /  1VA

屏：                TFT 5’真彩觸控屏 480X800

微處理器：          ARM系列單片微機

通訊方式：          2 x RS-485 1/2 duplex / Modbus RTU Protocol (通訊協議)

通訊速率：          9600~76.8k bps (工廠內設 / 建議 9600 bps)

最大通訊距離：      4000 ft (1.2 km)

通訊地址設定范圍:   最大到 16

尺寸：              86 mm x 143 mm x 45 mm

安裝方式：          標準電器86盒安裝，墻壁掛式

重量：              300 克

環境 / 使用：       0 to 70 °C; 10 to 85% RH

儲存環境：          -10 to 90 °C; 低于 90% RH

俱傳送、執行數據至上/下一層控制器

俱有獨立監控應用軟件，可根據不同控制要求方便上傳不同應用軟件

俱有自我診斷能力，對下掛控制器及回路的實時監控。

俱有免電池程式記憶裝置(EEPROM) 可儲存所有操作程式以防止斷電時資料遺失。

俱有擴充FLASH，方便系統升級。

看門狗裝置 自動復歸。

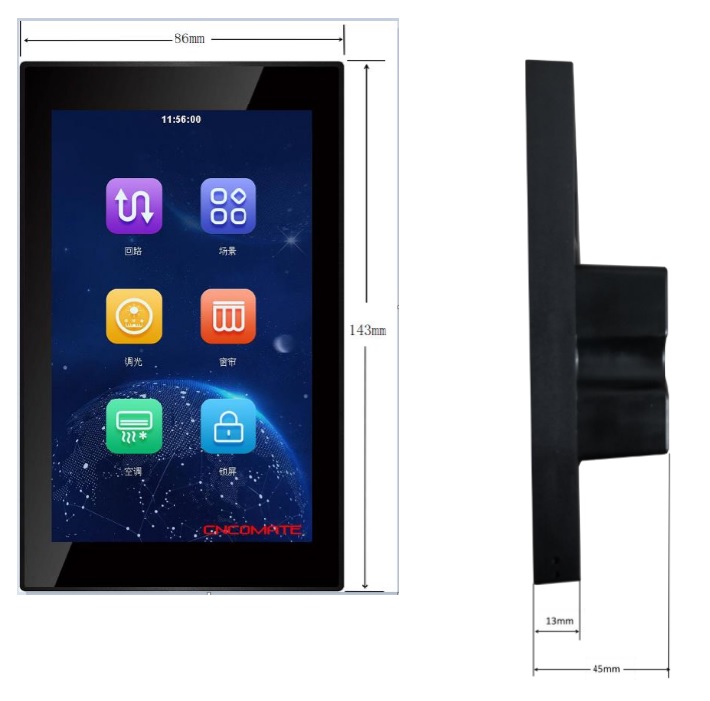

2-3 產品外殼尺寸與標注

2-4 接線示意圖

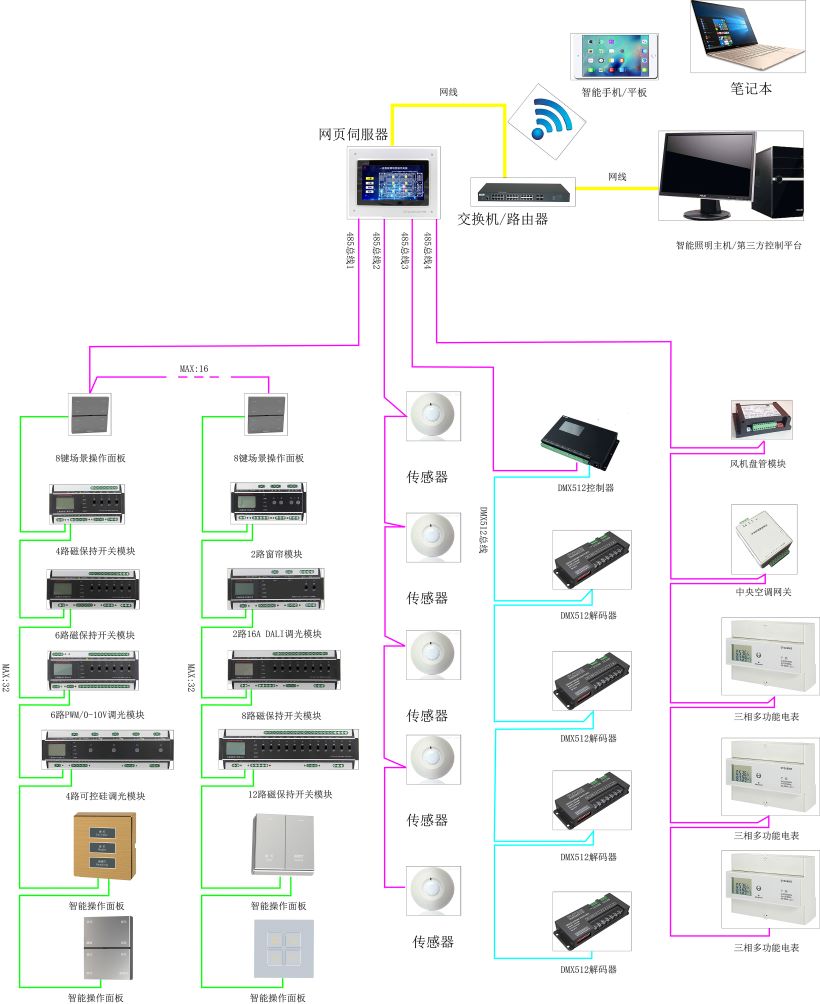

2-5 系統圖

詳情請咨詢我司相關技術人員！
