2-1 產品概述
DK2000-CDA0616M產品是一款采用中,英文菜單式操作界面，免編程，可由用戶自主設定參數后即可使用的智能0~10V調光模塊，主回路采用磁保持繼電器輸出，功耗小，可靠性高，當燈具亮度低于5%（默認值）時，自動切斷燈具工作電源，讓用戶使用更安全也更節能；0~10V調光回路具有2種輸出模式：DC 0/1-10V和PWM，可以支持市場上各種品牌的0~10V調光驅動電源；可為酒店、餐廳、商場、醫院、學校、影劇院、體育館、廠房，隧道等場所的燈具實現亮度調節；還可與電腦、WEB嵌入式網頁伺服器、智能場景面板及其它各類傳感器如：光照度、人體感測PIR等組合起來就構成了一個完整的智能照明控制系統。

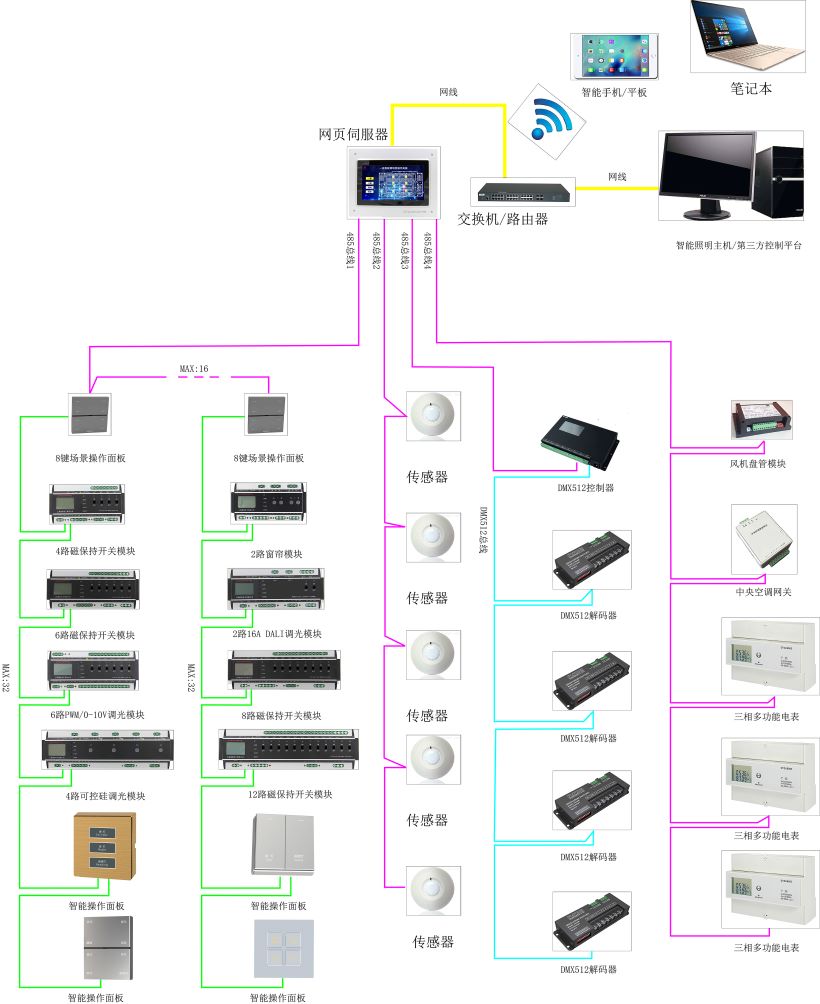

2-2 系統組網架構圖
2-3 產品功能及特色
1. 采用鋁合金外殼，以提高散熱和防護性能。
2. 中文LCD顯示屏:菜單式的全中文界面，可結合功能鍵，非常方便的做各項參數設置及場景調用等功能。
3. 開關回路采用50A磁保持繼電器:功耗小，發熱量小，可靠性高,抗浪涌電流可達500A。
4. 每路0~10V的調光驅動能力達200mA及以上，且三種調光模式可選:DC0/1-10v, PWM。
5. 經緯時控及定時功能：在一年四季里，可以隨日出日落的時間自動調用不同的亮燈模式。
6. 俱根據光照度及人體感測實現自動控制功能:需配多功能傳感器（光照度與人體移動PIR一體）后即可實現。
7. 俱火災報警聯動控制功能:當接收到消防強啟信號時，各應急照明回路全部強制開啟。
8. 預留2組開關量與2組模擬量信號輸入口:可根據用戶需要，實現特定功能要求。
9. 可設定調光回路淡入淡出時間:1S-99S可調，即可以瞬間點亮，也可以慢慢變亮，慢慢變暗。

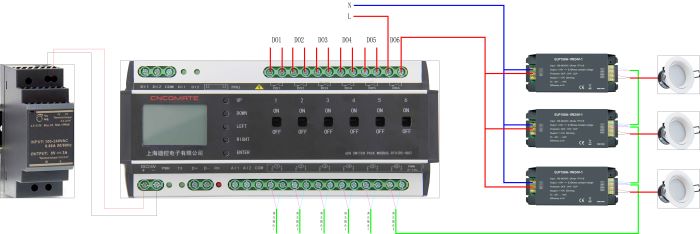

2-4 產品使用接線示意圖
2-5 產品規格及技術參數
使用電源/消耗功率： DC 24V / 6VA
環境 / 使用： -25 to 60°C; 10 to 85% RH
儲存環境： -25 to 80 °C; 低于 90% RH
人機界面： 12864LCD屏‘菜單/確認’‘上’‘下’‘左’‘右’按鍵
微處理器： ARM系列單片微機 看門狗裝置 自動復歸
繼電器輸出: 50A大功率磁保持繼電器
通訊方式： 1xRS-485 1/2 duplex / Modbus RTU Protocol (通訊協議)
通訊速率： 9600~76.8k bps (工廠內設 / 建議 9600 bps)最大通訊距離：4000 ft (1.2 km)
通訊訊號輸入： RS485 Modbus RTU
通訊地址設定范圍: 最大到 16, 即一個面板最大可接16臺控制器（可定制32）
調光驅動能力： 每個0~10V調光回路，單路不小于200mA（行業內領先）
外觀尺寸： 1)4路調光驅動模塊: 216 mm x 90 mm x 63mm
2)6路調光驅動模塊: 216 mm x 90 mm x 63mm
3)8路調光驅動模塊: 244 mm x 90 mm x 63mm
安裝方式： 標準DIN35電氣軌道
重量： 4路約660克；6路約770克；8路約930 克

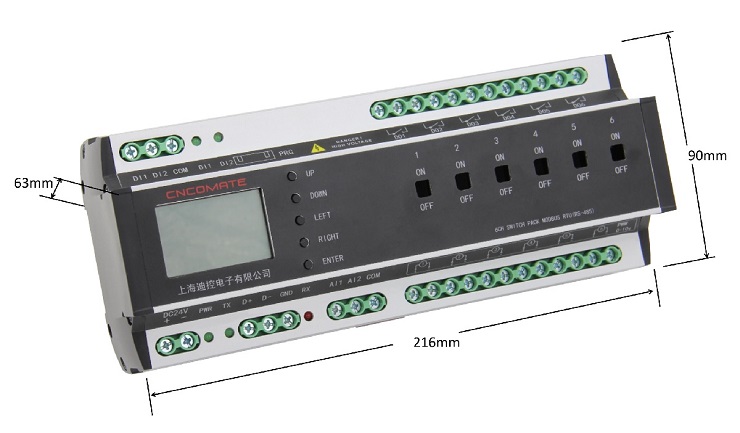

2-6 產品尺寸圖

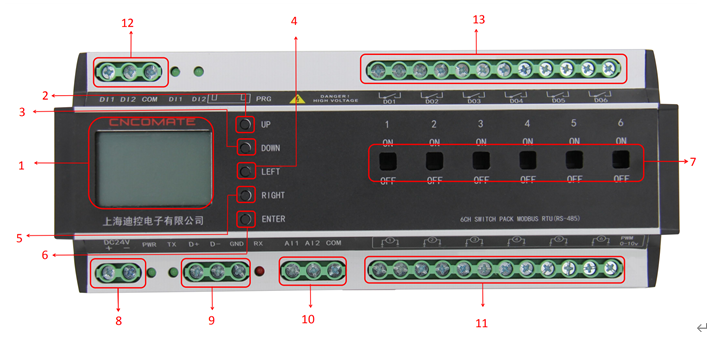

2-7 調光模塊硬件說明
|
DK2000-CDA0616M控制器硬件說明 |
|||
|
項目 |
名稱 |
功用 |
備注 |
|
1 |
LCD屏 |
人機界面，顯示與設置相關功能 |
|
|
2 |
按鍵 Up |
調整設置參數數值 / 狀態 |
|
|
3 |
按鍵 Down |
|
|
|
4 |
按鍵 Left |
移動菜單，選擇到所需菜單項 |
|
|
5 |
按鍵 Right |
|
|
|
6 |
按鍵 Enter |
‘確認’按鍵，當某項 菜單或選項 被選中時，將是反顯效果狀態。 |
|
|
7 |
手動強制回路通斷 |
ON-回路強制閉合；OFF-回路強制斷開 |
|
|
8 |
接線端子 24+，24- |
電源DC24V輸入 |
Power電源指示燈，正常工作時指示燈亮 |
|
9 |
接線端子 D+,D-,GND |
RS485通訊線。D+接通訊線正；D-接通訊線負,GND接地 |
Tx，Rx指示燈，通訊正常時，兩個指示燈閃爍 |
|
10 |
接線端子 AI1,AI2,AIG |
模擬量信號輸入AI1,AI2，AIG為端為公共端。輸入源可為0-10v,或NTC信號源。 |
通過改變JP路線位置來選擇信號源輸入方式 |
|
11 |
接線端子 AO1-AO6 |
6回路調光信號輸出。 |
DC0/1-10v, PWM |
|
12 |
接線端子 DI1，DI2，COM接線端子 |
無源開關量輸入DI1,DI2, COM端為公共端 |
開關量閉合輸入時，DI1，DI2相應指示燈亮 |
|
13 |
DO1-DO6 |
6回路開關輸出 |
|
