2-1  產品功能概述
DK2000-CDV0405調光模塊是一款自帶LCD中文顯示界面，免編程，菜單式設置，并可獨立使用的智能調壓調光模塊，其采用美國進口SCR,并采用雙SCR調壓調光，雙SCR調壓調光優點:首先可靠性較普通調光模塊提高一倍；另外因其分散安裝在帶散熱槽的鋁合金外殼底部，散熱性能顯著提高，相應承載能力也較同類產品更好。
另外用戶可以通過RS485 MODBUS RTU 、TCP/IP等國家標準開放的通訊協議組網，以實現電腦，手機APP的遠程集中管理，廣泛應用于酒店，影院，高檔餐廳，會議多能廳，別墅等需要不同燈光場景模式的高端場所

2-2 產品主要功能及特色

1. 采用鋁合金外殼，以提高散熱和防護性能。

2. 俱中文LCD顯示屏。采用菜單式的全中文界面，可結合功能鍵，非常方便的進行各項參數設置及場景調用。

3. 調光曲線模式可選。根據燈具的發光特性可選擇不同的調光曲線模式：線性調光、1.5次方曲線、2.0次方曲線調光、3.0次方曲線調光。

4. 俱經緯時控及定時功能。也稱天文時鐘功能，選定后，照明設備的開關時間在一年四季里，隨日出日落的時間而自動調整亮燈模式。

5. 俱根據光照度及人體感測實現自動控制功能。需配多功能傳感器（光照度與人體移動PIR一體）后即可實現。

6. 俱回路過載保護功能。軟件限制單回路的最大電流，同時軟件也限制了調光器的總輸入電流，當回路電流或總電流超過額定值時，控制器會降載30%，使調光器工作在額定電流范圍。

7. 俱回路故障檢測功能。當某回路實際電流值低于正常電流值(可自設比例帶）時,表明該回路有燈具發生故障，報警窗口開啟，提醒人員檢修。

8. 俱火災報警聯動控制功能。當接收到消防強啟信號時，各應急照明回路全部強制開啟80%。

9. 俱2組開關量與2組模擬量信號輸入端口?？筛鶕?jù)用戶需要，實現特定功能要求。

10. 淡入淡出時間可調?？稍O(shè)定調光回路淡入淡出時間，1S-99S可調,即可以瞬間變亮，也可以慢慢變亮，慢慢變暗。

2-3  系統架構圖

2-4  產品規格及技術參數

使用電源/消耗功率：         DC 24V  / 6VA

環境 / 使用：                      -25 to 60°C; 10 to 85% RH

儲存環境：                         -25 to 80 °C; 低于 90% RH

人機界面：                         12864LCD屏‘菜單/確認’‘上’‘下’‘左’‘右’按鍵

微處理器：                        ARM系列單片微機 看門狗裝置 自動復歸。

通訊方式：                        1xRS-485 1/2 duplex / Modbus RTU Protocol (通訊協議)

通訊速率：                        9600~76.8k bps (工廠內設 / 建議 9600 bps)

最大通訊距離：               4000 ft (1.2 km) .

通訊訊號輸入：               RS485 Modbus RTU

通訊地址設定范圍:         最大到 16, 即一個面板最大可接16臺控制器（可定制32）

輸出規格：                      每回路最大可輸出6A，4路總電流≦20A

通訊信號連接頭：          5PIN端子

安裝方式：                     標準DIN35mm電氣軌道

外觀尺寸：                     288 mm x 90 mm x 63mm

安裝方式：                     標準DIN35電氣軌道

重量：                             920 克

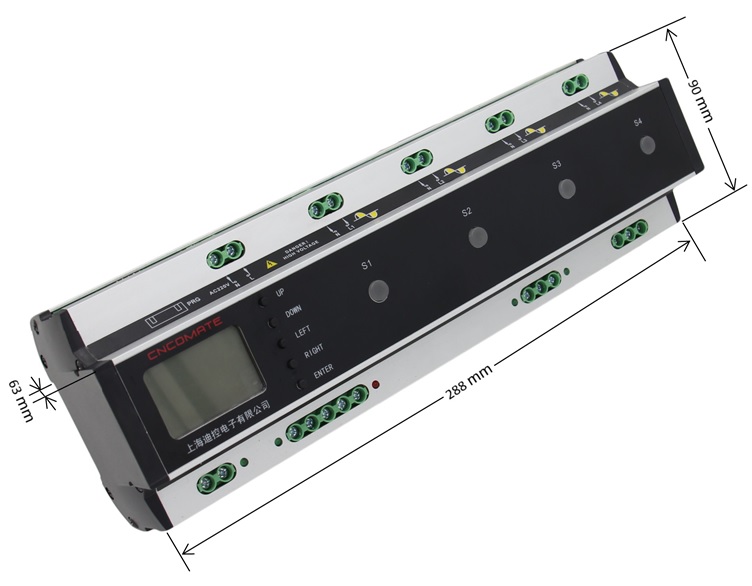

2-5  產品外殼尺寸與標注

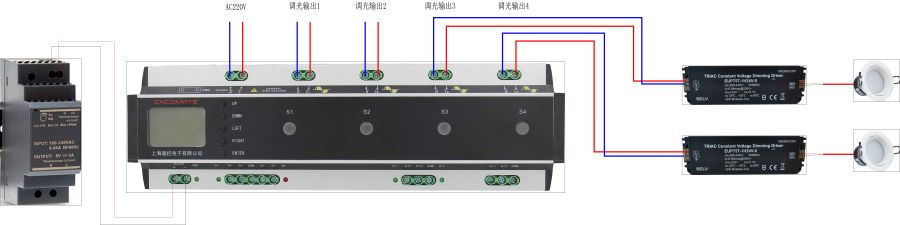

2-6   接線示意圖

備注：負載如果是LED燈，在燈具和調光模塊之間需要加SCR可控硅調光驅動電源; 如果是白熾燈、低壓鹵素?zé)舻茸栊载?fù)載，則可以直接接在調光模塊上。

2-7  調光模塊硬件說明

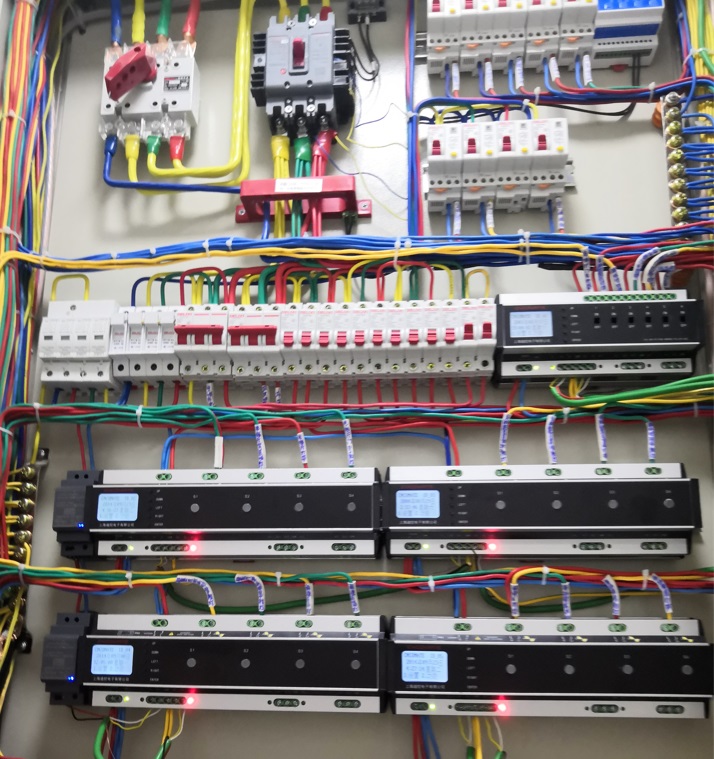

2-8  下方是成套商制作的配電箱，調光模塊的安裝布局僅供參考

更多產品詳情歡迎咨詢公司客戶人員！
