2-1產品簡介

前沿功率調光器通過輸入0/1-10V信號，可對白熾燈、220V的鹵素?zé)?、以及裝設可調光電子變壓器的低壓鹵素?zé)粽{(diào)光，功率調光器單回路的輸出功率可以達到4KW。

型號:DK2000-CDV0320L

電源:220V50HZ

控制信號輸入:0/1-10V

輸出功率:  4KW *3路

2-2產品特點

• 0/1-10V低壓控制，更安全

• 多重溫度保護，安全可靠

• 調光輸出穩定，上升時間≥220us

• 掛裝式安裝，施工方便

• 溫度達到75±5°C時，減低輸出亮度一半

• 溫度達到85±5°C時，關閉調光器的輸出

• 上、下、背后均有進線孔，適應各種進線方式

• 附設手動自動轉換開關，可手動開關以及調光

• 三相或者單項供電都可使用




2-3技術參數

型號DK2000-CDV0320L調光上升時間220us in 220V

供電電壓220V,50HZ外型尺寸340*280*130 mm

信號輸入0/1-10V      重量8.8KG

最小負載     60W安裝方式掛裝

輸出負載白熾燈外殼材料, 顏色        鐵, 黑色  

輸出功率     4KW*3防護            IP 20,  EN 60 529

輸出電流     20A*3執行標準CE   UL

端子線徑:2.5- 4.0mm2工作溫度范圍            0 --- +45°C

負載類型

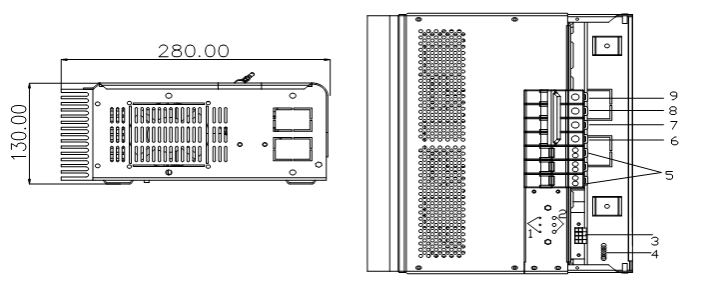

2-4安裝尺寸

2-5接線端子

DK2000-CDV0320L 控制器硬件說明
項目	名稱	功用	備注
1	Power指示燈	正常工作時指示燈亮
2	手動開關	手動啟動回路輸出和關閉
3	0/1-10V控制信號	輸入0/1-10V信號
4	接地端子	接地
5	1-3組調光輸出	3路220V調光輸出回路
6	零線N	零線輸入
7	火線L1	三相火線輸入
8	火線 L2
9	火線L3

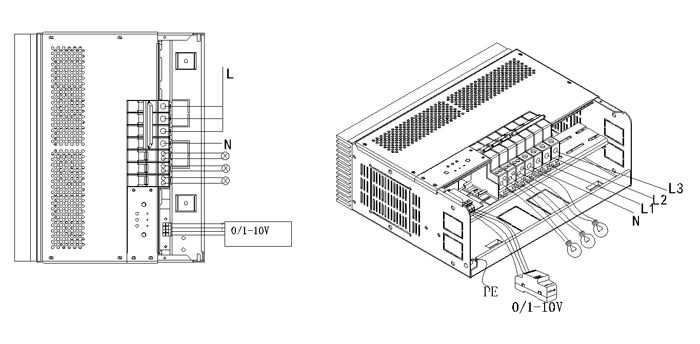

2-6接線圖

2-7安裝調試

• 接線規格

• 電源相線：紅色2.5-4mm2銅導線

  零線：淡藍色2.5-4mm2銅導線

  接地線：黃、綠雙色2.5mm2銅導線

• 負載連線： 4mm2銅導線

• 0/1-10V：1.0~1.5mm2屏蔽雙絞線

• 打開產品包裝，取出包裝內的紙樣，在承重墻體上打孔，安裝膨脹螺釘，然后將功率調光器固定在墻體上。

• 按照接線圖，連接各個輸入，輸出端子，0/1-10V端子。

• 在滿足三相功率平衡時，輸入端電源也可以采用單相供電，單項電源進線同時連接到三個輸入端子上（輸入端子并聯）。

• 通過按壓面板上3個按鍵來開關燈光或者調光。當0/1-10V發出相應的信號時 對應的端子5會輸出一個相對應的電壓

詳情請咨詢我司相關技術人員！
