上海迪控智能云管理系統
第一章 概述
上海迪控智能云管理系統廣泛應用于智能照明控制系統，智能家居系統，智能能耗管理系統等等，其利用4G網絡（移動，聯動，電信均可），通過無線數據收發模塊DTU（Data Transfer Unit）把分布在網絡覆蓋范圍內的任一迪控終端設備或者第三方設備（比如：帶RS485 modbus 通訊協議的電表，水表等）連入迪控智能云平臺，并在云平臺組建一個獨立的賬戶，讓用戶可通過電腦或手機等隨時隨地的訪問該指定賬戶，進而管理整個系統。
主要特點：
1.系統多用戶多權限管理：可配置用戶等級，不同用戶等級分配不同的操作權限。
2.系統安全登錄策略完善：用戶可設定為短信驗證登錄或指定某一臺電腦的MAC地址登錄（MAC地址是電腦生產廠商燒錄好的，一般不能改動），以提高用戶系統安全。
3.系統功能完善：

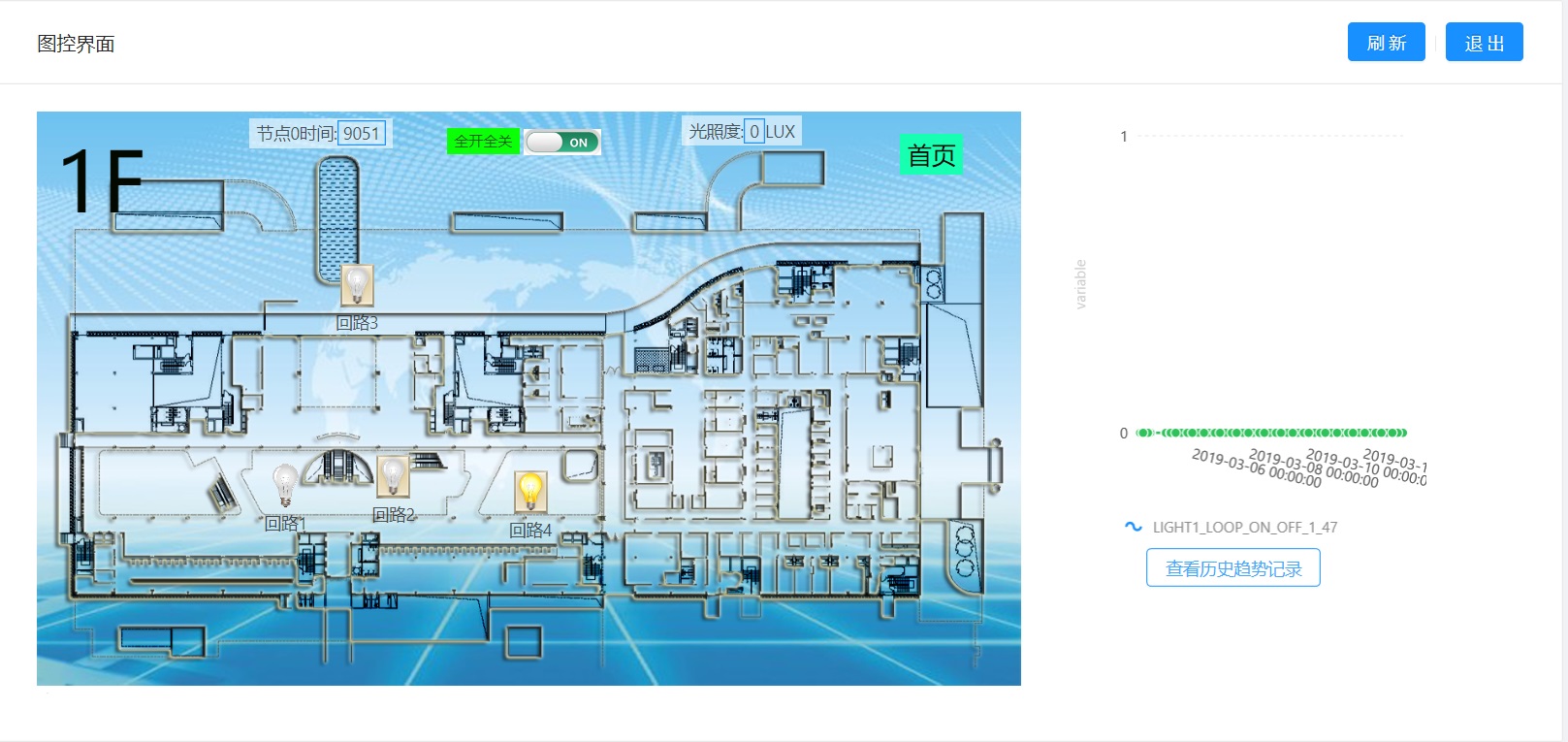

1)圖控管理界面：用戶可插入底圖，并在底圖上相應位置插入所需監控的設備，編輯設備名稱等，然后就能實時的看到其運行狀態，并能實時控制。
2)群組設定及控制功能：用戶可根據受控設備的所在區域，運行時間的不同而建立不同的群組，既可以對群組一鍵手動控制也可以自動控制。
3)時序控制（定時）功能：時序設定保存后，相應的定時參數將會保存到串口設備，串口設備可根據參數進行定時邏輯運算，這樣云平臺定時與本地定時同步進行，可極大提高定時運行可靠性，再也不用擔心因為信號不穩定而不能準時控制。
4)時序控制可以分為普通時序，指定日時序，指定全關日。在普通時序設定與指定日時序設定中，可以添加無限個執行時間節點，通過時序設定可以滿足任何要求的定時控制。
5)異常報警功能：用戶可選擇短信報警或郵件報警，一旦設備動作異常，第一時間告知指定工作人員。
6)歷史記錄曲線列表功能：用戶選擇相關參數后，自動生成歷史數據曲線圖，根據曲線圖可以合理優化配置燈光等設備的控制方案，延長燈具使用壽命。
7)參數設置備份功能：用戶設置的所有配置參數（比如：定時，場景等）可備份導出至個人電腦，也可以隨時導入云系統。
8)歷史操作記錄查詢功能：每個項目賬號下可配置多個用戶名，誰登陸，誰做了哪些操作，系統都記錄在案。
第二章 用戶登錄
超級管理員會根據用戶需求，分配用戶名、初始密碼、用戶操作權限等級、安全登錄方式（短信驗證登錄，或MAC地址登錄，或無需驗證直接密碼登錄）。
一） 無驗證直接登陸方式：
1.迪控公司根據用戶需求提供上述要求的用戶名與初始密碼。

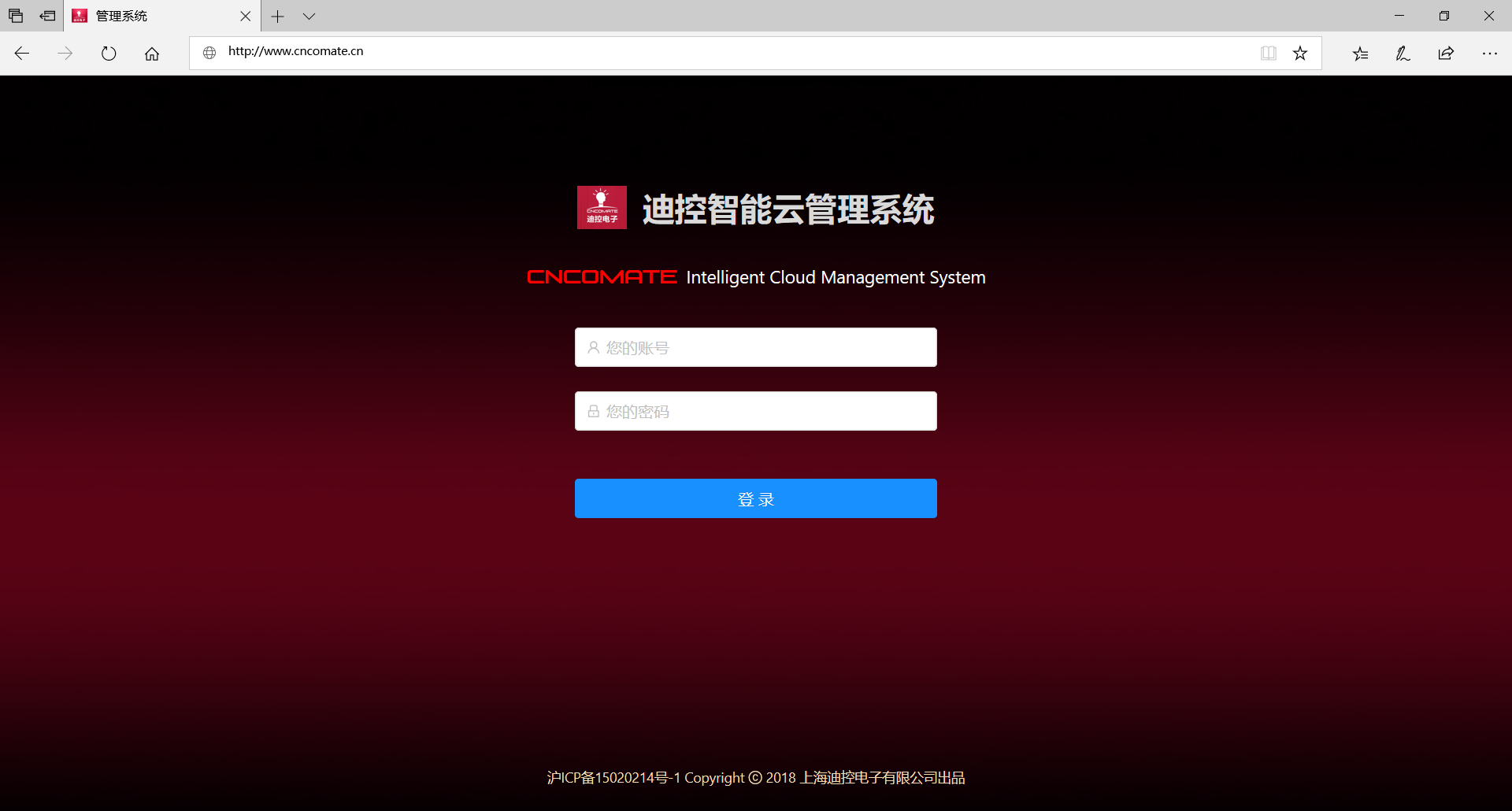

2.瀏覽器輸入網址http://www.cncomate.cn進入登錄頁面如下圖：
二） 綁定電腦MAC地址方式登錄：
1．運行插件：win-macs（windows操作系統）或 mac-macs ( mac os操作系統)。
2. 運行：http://localhost:10099/macs 獲取用戶本地電腦MAC地址。
3.將如下 mac碼發送給迪控超管，例如：["58:8a:5a:3c:af:77","00:e1:8c:db:e6:f2","00:e1:8c:db:e6:f1"]
4. 輸入用戶名與密碼。
5. 用戶直接會進入到項目。

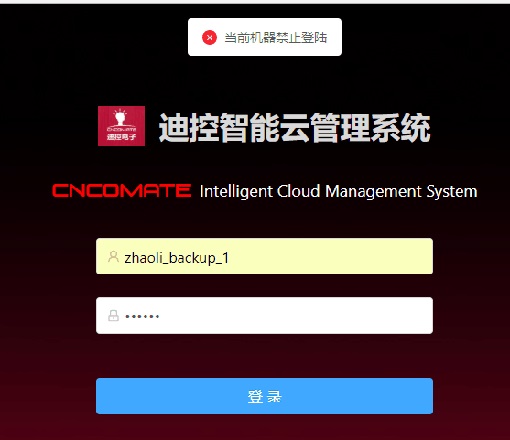

6. 如果該用戶名不是在指定的電腦上登錄，將會被拒絕登錄，如下圖：
三） 短信驗證方式登錄：
1、用戶錄入用戶名與密碼。

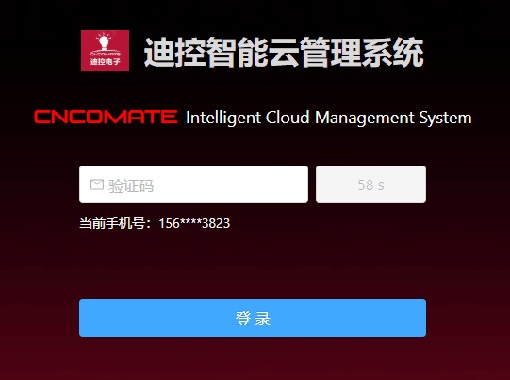

2、獲取短信驗證碼。
3、用戶直接進入到項目。

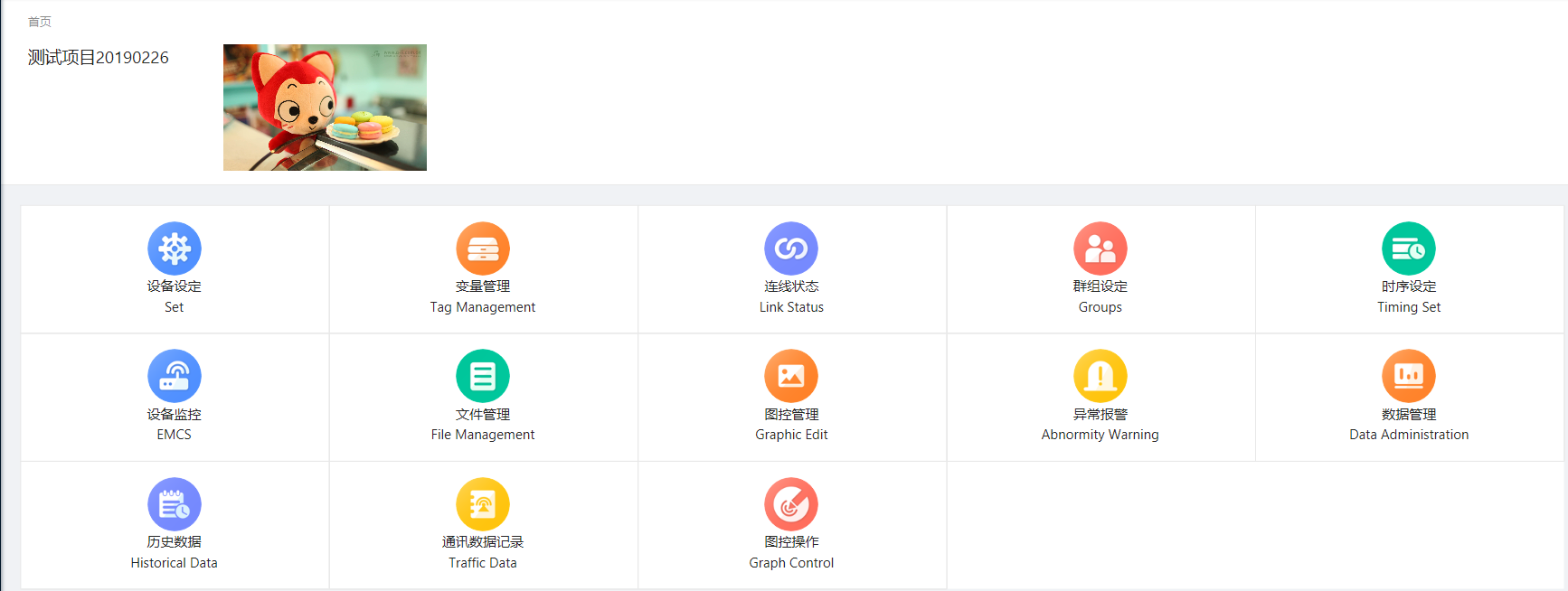

4、 進入項目主菜單界面：
?設備設定：創建DTU設備，在DTU設備下添加串口設備，并可查看dtu設備的在線狀態。
?變量編輯：可查看所有設備的變量當前值，并可以修改當前值并下發到現場設備。
?連線狀態：查看所有串口設備的在線狀態。
?群組設定：創建用戶自定義的群組。
?時序設定：創建用戶自定義的時序。
?設備監控：針對單個設備或所有設備，對項目內所有設備與變量可選擇性的進行控制。
?文件管理：上傳圖控、項目底圖文件，支持jpg、jpeg、png、gif、bmp格式。
?圖控管理：編輯項目圖控操作界面，可直觀形象對項目進行控制操作。包含曲線圖表控件。實際記錄變量曲線。
?異常報警：設定異常報警激活變量，可短信或郵件發送報警信息通知。
?數據備份：備份項目所做參數設置，可隨時加載備份，避免操作失誤而發生的數據丟失。
?歷史數據：查看變量歷史記錄，方便用戶查找操作記錄。
?圖控操作：圖控管理設定好的圖控界面對設備進行監控。

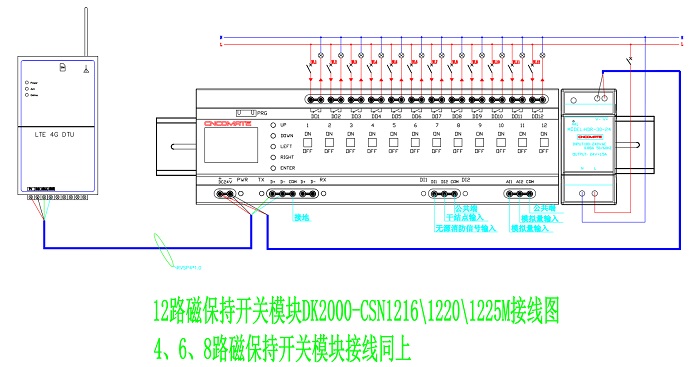

第三章 系統架構及配電箱內設備接線圖
更多詳情及高清圖紙請咨詢我司相關技術人員！
